Thí nghiệm kéo nhổ bulong hóa chất: Hướng dẫn đầy đủ về quy trình, tiêu chuẩn và cách đánh giá kết quả

1. Giới thiệu thí nghiệm kéo nhổ bulong hóa chất

Một điểm neo nhìn bên ngoài có thể rất hoàn hảo nhưng vẫn không đạt yêu cầu chịu lực. Nguyên nhân thường nằm bên trong lỗ khoan và rất khó phát hiện bằng mắt thường. Chính vì vậy, thí nghiệm kéo nhổ bulong hóa chất được xem là phương pháp kiểm tra trực tiếp khả năng làm việc của liên kết sau khi thi công.

Bulong hóa chất đang trở thành giải pháp liên kết được sử dụng phổ biến trong xây dựng dân dụng và công nghiệp. Loại liên kết này có khả năng chịu tải cao, thi công linh hoạt và phù hợp với nhiều công trình cải tạo, mở rộng hoặc lắp đặt kết cấu mới. Tuy nhiên, chất lượng của một điểm neo không chỉ phụ thuộc vào loại keo hay đường kính bulong mà còn chịu ảnh hưởng bởi nhiều yếu tố như cường độ bê tông, kỹ thuật khoan, vệ sinh lỗ khoan và quy trình thi công.

Khác với việc chỉ kiểm tra hồ sơ vật liệu hoặc quan sát hiện trường, phép thử kéo nhổ giúp đánh giá phản ứng thực tế của hệ neo dưới tác dụng của tải trọng. Kết quả thử là cơ sở để kỹ sư thiết kế, tư vấn giám sát và chủ đầu tư đánh giá mức độ phù hợp của giải pháp liên kết đối với công trình.

Bài viết này tập trung phân tích chuyên sâu về thí nghiệm kéo nhổ bulong hóa chất, từ nguyên lý làm việc, mục đích thử tải, các phương pháp thử phổ biến đến tiêu chuẩn kỹ thuật và cách đọc kết quả. Nội dung được xây dựng theo hướng chia sẻ kiến thức chuyên môn. Minh Anh không trực tiếp cung cấp dịch vụ thí nghiệm kéo nhổ bulong hóa chất, mà chỉ giới thiệu phương pháp và các nguyên tắc kỹ thuật để bạn đọc có thêm tài liệu tham khảo.

2. Thí nghiệm kéo nhổ bulong hóa chất là gì?

Thí nghiệm kéo nhổ bulong hóa chất (Pull-out Test) là phép thử sử dụng tải trọng kéo dọc theo trục của bulong hoặc thanh ren nhằm đánh giá khả năng làm việc của hệ neo sau khi được cấy vào bê tông bằng keo hóa chất.

Trong quá trình thử, lực kéo được tăng dần thông qua kích thủy lực hoặc thiết bị chuyên dụng. Đồng thời, chuyển vị của bulong cũng được theo dõi bằng đồng hồ đo hoặc cảm biến điện tử. Dựa trên quan hệ giữa tải trọng và chuyển vị, kỹ sư có thể đánh giá khả năng chịu lực của liên kết.

Điểm đặc biệt của phương pháp này là lực tác dụng được truyền đúng theo phương làm việc của bulong. Điều đó giúp phản ánh tương đối chính xác khả năng bám dính giữa:

• Bulong và lớp keo hóa chất.
• Keo hóa chất và thành lỗ khoan.
• Khối bê tông nền.
• Toàn bộ hệ neo dưới tác dụng của tải trọng kéo.

Không nên hiểu rằng mọi phép kéo nhổ đều nhằm mục đích phá hủy liên kết. Trên thực tế, phần lớn các công trình chỉ thực hiện Proof Load Test để kiểm tra chất lượng lắp đặt mà không làm hỏng bulong.

2.1. Pull-out Test khác gì với thử tải thông thường?

Nhiều người cho rằng chỉ cần kéo bulong đến khi hỏng là đủ để đánh giá chất lượng. Đây là quan điểm chưa chính xác.

Trong kỹ thuật neo hóa chất, có nhiều loại phép thử với mục đích khác nhau.

Ví dụ:

• Thử kiểm chứng chất lượng thi công.
• Thử xác nhận giải pháp thiết kế.
• Thử nghiên cứu khả năng chịu lực.
• Thử phá hủy để xác định tải cực hạn.

Mỗi phương pháp đều có tiêu chuẩn, mức tải và cách đánh giá riêng. Nếu áp dụng sai phương pháp, kết quả có thể không còn giá trị kỹ thuật.

2.2. Những loại bulong thường được kéo thử

Phép thí nghiệm kéo nhổ bulong hóa chất thường áp dụng cho:

• Bulong hóa chất M10 đến M30.
• Thanh ren cấy bằng keo epoxy.
• Thanh ren cấy bằng keo vinylester.
• Thanh ren cấy bằng keo polyester.
• Neo hóa chất cho bản mã chân cột.
• Neo bệ máy công nghiệp.
• Neo giá đỡ hệ thống MEP.
• Neo máng cáp.
• Neo lan can.
• Neo kết cấu thép.
• Neo hệ thống điện mặt trời.
• Neo thiết bị cơ khí.

Ngoài bulong hóa chất, phương pháp thử kéo còn có thể áp dụng đối với thép cấy sau khi cải tạo dầm, sàn hoặc cột nếu hồ sơ thiết kế yêu cầu.

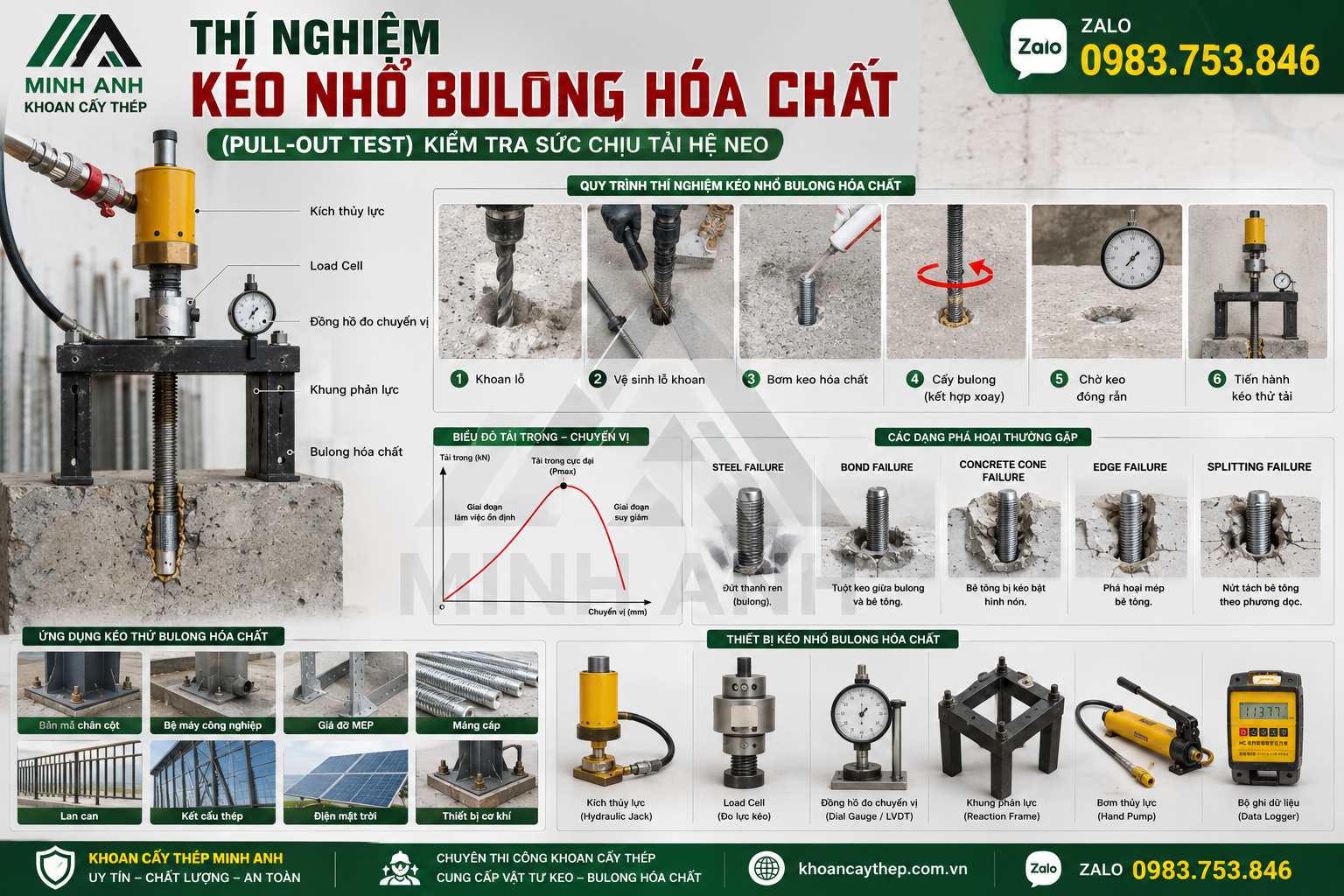

Thí nghiệm kéo nhổ bulong hóa chất là gì?

Xem thêm dịch vụ thi công khoan cấy thép khoan cấy bulong

3. Mục đích của thí nghiệm kéo nhổ bulong hóa chất

Nhiều người cho rằng Pull-out Test chỉ dùng để “xem bulong có chắc hay không”. Thực tế, mục đích của phép thử rộng hơn rất nhiều.

♦ Thí nghiệm kéo nhổ bulong hóa chất để Kiểm tra chất lượng thi công

Đây là mục đích phổ biến nhất.

Một điểm neo có thể không đạt tải vì:

• Lỗ khoan chưa được vệ sinh sạch.
• Bụi bê tông còn bám trên thành lỗ.
• Keo trộn không đều.
• Bơm keo không đủ thể tích.
• Thanh ren không được xoay khi cấy.
• Keo chưa đủ thời gian đóng rắn.

Những lỗi này gần như không thể phát hiện bằng mắt thường.

♦ Thí nghiệm kéo nhổ bulong hóa chất để Kiểm tra khả năng chịu tải của liên kết

Không phải mọi loại bê tông đều có cường độ giống nhau.

Một bulong M16 sử dụng cùng loại keo nhưng cấy vào bê tông C20 sẽ có khả năng chịu lực khác với khi cấy vào bê tông C35.

Pull-out Test giúp đánh giá khả năng làm việc thực tế của liên kết trong điều kiện hiện trường thay vì chỉ dựa trên lý thuyết.

♦ Thí nghiệm kéo nhổ bulong hóa chất để Xác nhận giải pháp thiết kế

Một số công trình cải tạo không có hồ sơ kết cấu đầy đủ.

Trong trường hợp này, kỹ sư có thể yêu cầu thử tải tại hiện trường nhằm xác nhận giải pháp neo trước khi triển khai hàng loạt.

Điều này đặc biệt quan trọng đối với:

• Nhà xưởng cũ.
• Nhà máy đang hoạt động.
• Công trình cải tạo.
• Công trình mở rộng.
• Kết cấu có tuổi thọ lớn.

♦ Thí nghiệm kéo nhổ bulong hóa chất để Đánh giá ảnh hưởng của bê tông nền

Không phải mọi khối bê tông đều đồng nhất.

Có thể xuất hiện:

• Bê tông tổ ong.
• Bê tông nứt.
• Bê tông bị phong hóa.
• Bê tông có cường độ thấp hơn thiết kế.
• Bê tông bị xâm thực.

Thử kéo giúp đánh giá mức độ ảnh hưởng của nền bê tông tới khả năng làm việc của bulong.

♦ Thí nghiệm kéo nhổ bulong hóa chất để Làm cơ sở nghiệm thu

Khi dự án yêu cầu thử tải, kết quả Pull-out Test thường được sử dụng như một phần của hồ sơ nghiệm thu chất lượng.

Tuy nhiên, cần lưu ý rằng kết quả thử kéo không thể thay thế toàn bộ công tác nghiệm thu. Hồ sơ vật liệu, nhật ký thi công, quy trình vệ sinh lỗ khoan và thời gian đóng rắn vẫn phải được kiểm tra đầy đủ.

4. Khi nào cần thực hiện thí nghiệm kéo nhổ bulong hóa chất?

Không phải mọi công trình đều bắt buộc thực hiện Pull-out Test. Việc thử tải phụ thuộc vào yêu cầu của thiết kế, hợp đồng và mức độ quan trọng của liên kết.

Những trường hợp dưới đây thường được xem xét thực hiện thí nghiệm kéo nhổ bulong hóa chất:

♦ Thí nghiệm kéo nhổ bulong hóa chất khi công trình có yêu cầu trong hồ sơ thiết kế

Nhiều dự án quy định rõ tỷ lệ mẫu thử và mức tải cần kiểm tra. Khi đó, nhà thầu phải thực hiện đúng yêu cầu đã được phê duyệt.

♦ Thí nghiệm kéo nhổ bulong hóa chất khi Liên kết chịu tải trọng lớn

Ví dụ:

• Chân cột thép.
• Bệ máy.
• Cầu trục.
• Giá đỡ thiết bị công nghiệp.
• Kết cấu chịu rung động.
• Liên kết chịu tải trọng động.

Các hạng mục này thường yêu cầu kiểm soát chất lượng nghiêm ngặt hơn.

♦ Thí nghiệm kéo nhổ bulong hóa chất cho Công trình cải tạo

Khi không xác định chính xác chất lượng bê tông hiện hữu, Pull-out Test giúp kỹ sư có thêm dữ liệu để đánh giá khả năng làm việc của hệ neo.

♦ Thí nghiệm kéo nhổ bulong hóa chất khi thay đổi vật liệu hoặc biện pháp thi công

Nếu thay đổi:

• Loại keo.
• Đường kính bulong.
• Chiều sâu cấy.
• Phương pháp khoan.
• Điều kiện nền bê tông.

thì nên xem xét thử tải trước khi thi công đại trà.

♦ Thi công khối lượng lớn

Đối với các dự án có hàng trăm hoặc hàng nghìn điểm neo, việc thử tải một số mẫu đại diện giúp phát hiện sớm sai sót và giảm nguy cơ phải sửa chữa trên diện rộng.

5. Phân biệt Pull-out Test, Proof Load Test và Ultimate Load Test (Thí nghiệm kéo nhổ bulong hóa chất)

Một trong những nhầm lẫn phổ biến nhất trong lĩnh vực neo hóa chất là coi mọi phép kéo đều giống nhau. Thực tế, ba khái niệm này có mục đích hoàn toàn khác nhau.

♦ Pull-out Test

Đây là tên gọi chung của phép thử kéo dọc theo trục bulong nhằm đánh giá khả năng làm việc của hệ neo. Pull-out Test có thể được thực hiện dưới nhiều chế độ tải khác nhau tùy mục tiêu của dự án.

♦ Proof Load Test

Proof Load Test là phép thử kiểm chứng. Bulong được kéo đến một mức tải đã xác định trước, giữ trong thời gian quy định rồi hạ tải. Mục tiêu là kiểm tra chất lượng lắp đặt mà không làm phá hủy liên kết.

♦ Ultimate Load Test

Ultimate Load Test là phép thử nhằm xác định tải cực hạn của hệ neo. Tải được tăng liên tục cho đến khi xảy ra phá hoại để nghiên cứu khả năng chịu lực và dạng hư hỏng của liên kết.

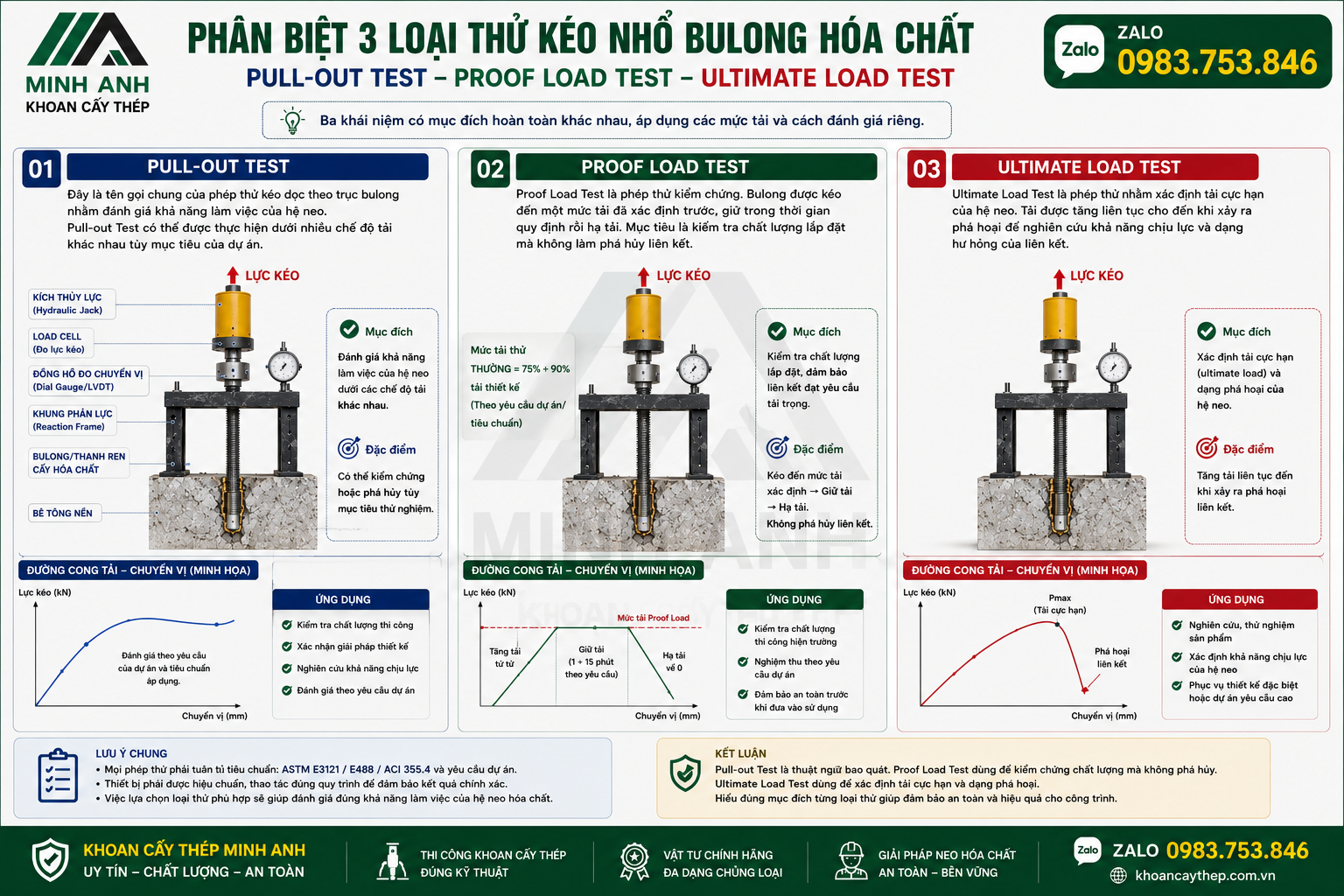

Phân biệt Pull-out Test, Proof Load Test và Ultimate Load Test (Thí nghiệm kéo nhổ bulong hóa chất)

Xem thêm các loại keo hoá chất cấy thép, cấy bulong

6. Thiết bị sử dụng trong thí nghiệm kéo nhổ bulong hóa chất

Để kết quả Thí nghiệm kéo nhổ bulong hóa chất có độ tin cậy cao, thiết bị thử phải được lựa chọn phù hợp với đường kính bulong, tải trọng dự kiến và điều kiện hiện trường. Một hệ thống thử tải tiêu chuẩn không chỉ gồm kích thủy lực mà còn có nhiều thiết bị hỗ trợ nhằm đảm bảo lực kéo được truyền đúng theo trục của bulong và số liệu đo được phản ánh chính xác khả năng làm việc của liên kết.

Dưới đây là những thiết bị thường gặp trong quá trình Pull-out Test.

♦ Kích thủy lực (Hydraulic Jack)

Kích thủy lực là bộ phận tạo lực kéo chính trong toàn bộ quá trình thí nghiệm.

Thiết bị hoạt động bằng áp suất dầu thủy lực và truyền lực trực tiếp lên thanh ren hoặc bulong thông qua đầu nối chuyên dụng.

Tùy từng loại công trình mà có thể sử dụng:

• Kích rỗng tâm (Hollow Hydraulic Jack).
• Kích thủy lực một chiều.
• Kích thủy lực hai chiều.

Ưu điểm của kích thủy lực là:

• Tạo lực ổn định.
• Dễ điều khiển tốc độ tăng tải.
• Có khả năng tạo tải lớn.
• Độ chính xác cao khi kết hợp với Load Cell.

Đối với các bulong M12, M16 hoặc M20, kích có dải tải vừa phải thường đáp ứng yêu cầu. Trong khi đó, các neo chịu tải lớn của nhà thép hoặc bệ máy cần hệ kích có khả năng tạo lực cao hơn.

♦ Khung phản lực (Reaction Frame)

Khung phản lực có nhiệm vụ tạo điểm tựa cho kích thủy lực.

Trong quá trình thử, toàn bộ tải trọng kéo sẽ phản lực lên khung này thay vì truyền trực tiếp xuống kết cấu.

Một khung phản lực đạt yêu cầu cần đảm bảo:

• Độ cứng cao.
• Không biến dạng đáng kể.
• Không bị trượt khi tăng tải.
• Không ảnh hưởng đến vùng bê tông quanh điểm neo.

Khoảng cách giữa chân phản lực và bulong thử phải phù hợp nhằm tránh làm thay đổi cơ chế phá hoại của bê tông.

Nếu chân phản lực đặt quá gần, kết quả Pull-out Test có thể không phản ánh đúng khả năng chịu lực của liên kết.

♦ Load Cell

Load Cell là cảm biến đo lực.

Đây là thiết bị quyết định độ chính xác của phép thử.

Trong các hệ thống hiện đại, lực kéo không còn được xác định thông qua áp suất dầu mà được đo trực tiếp bằng Load Cell điện tử.

Ưu điểm gồm:

• Độ chính xác cao.
• Sai số nhỏ.
• Hiển thị lực theo thời gian thực.
• Có thể kết nối phần mềm ghi dữ liệu.

Load Cell cần được hiệu chuẩn định kỳ theo yêu cầu của đơn vị quản lý chất lượng hoặc chủ đầu tư.

♦ Đồng hồ đo chuyển vị (Dial Gauge)

Trong Thí nghiệm kéo nhổ bulong hóa chất, lực kéo chỉ phản ánh một phần khả năng làm việc của liên kết.

Thông số quan trọng không kém là chuyển vị.

Dial Gauge hoặc LVDT được dùng để đo:

• Độ dịch chuyển của bulong.
• Độ trượt của liên kết.
• Chuyển vị dư sau khi hạ tải.

Nếu chỉ ghi nhận lực mà không theo dõi chuyển vị thì rất khó đánh giá chất lượng thực sự của điểm neo.

♦ Đầu nối và bộ gá

Đầu nối phải phù hợp với:

• Loại ren.
• Đường kính bulong.
• Chiều dài phần ren lộ ra ngoài.

Không nên sử dụng đầu nối tự chế hoặc gia công không đúng tiêu chuẩn.

Việc ren ăn không đủ chiều dài có thể gây phá hỏng đầu ren trước khi đạt tải thử.

♦ Bộ ghi dữ liệu điện tử

Các thiết bị hiện đại thường tích hợp phần mềm ghi nhận:

• Tải trọng.
• Chuyển vị.
• Thời gian.
• Biểu đồ lực – chuyển vị.

Ưu điểm của hệ thống ghi dữ liệu tự động:

• Giảm sai sót ghi chép.
• Tăng khả năng truy xuất.
• Thuận tiện lập báo cáo.
• Phân tích đường cong tải dễ dàng hơn.

7. Nguyên lý truyền lực của bulong hóa chất (Thí nghiệm kéo nhổ bulong hóa chất)

Muốn hiểu đúng Thí nghiệm kéo nhổ bulong hóa chất, trước hết cần hiểu hệ neo hóa chất truyền lực như thế nào.

Khác với bulong nở cơ học, bulong hóa chất không tạo liên kết nhờ lực ép.

Toàn bộ tải trọng được truyền thông qua lớp keo liên kết giữa thanh ren và bê tông.

Một hệ neo hóa chất gồm bốn thành phần chính:

• Thanh ren hoặc bulong.
• Lớp keo hóa chất.
• Thành lỗ khoan.
• Khối bê tông nền.

Khi có lực kéo, tải trọng truyền theo chuỗi:

Thanh ren → Keo hóa chất → Thành bê tông → Khối bê tông

Nếu bất kỳ mắt xích nào yếu hơn các mắt xích còn lại thì phá hoại sẽ xảy ra tại vị trí đó.

Đây cũng là lý do một bulong cùng đường kính nhưng dùng hai loại keo khác nhau sẽ có khả năng chịu tải khác nhau.

♦ Các yếu tố ảnh hưởng đến khả năng chịu tải

Khả năng chịu lực của hệ neo phụ thuộc nhiều yếu tố.

Cường độ bê tông

Bê tông có cường độ càng cao thì khả năng chịu tải của hệ neo càng lớn.

Bê tông bị rỗ hoặc phong hóa sẽ làm giảm đáng kể khả năng bám dính.

Đường kính và chiều sâu neo

Chiều sâu cấy lớn hơn giúp tăng diện tích tiếp xúc giữa keo và bê tông.

Tuy nhiên, không phải cứ tăng chiều sâu là tải trọng sẽ tăng tương ứng.

Sau một giới hạn nhất định, cơ chế phá hoại có thể chuyển từ tuột keo sang vỡ côn bê tông.

Chất lượng vệ sinh lỗ khoan

Đây là yếu tố thường bị bỏ qua.

Nếu bụi khoan còn bám trên thành lỗ, lớp keo sẽ không tiếp xúc trực tiếp với bê tông.

Điều này làm giảm đáng kể khả năng truyền lực.

Loại keo hóa chất

Các hệ keo phổ biến gồm:

• Polyester.
• Vinylester.
• Epoxy.

Mỗi loại có:

• Độ bám dính.
• Thời gian đóng rắn.
• Khả năng chịu nhiệt.
• Khả năng chịu tải.

khác nhau.

Điều kiện môi trường

Nhiệt độ và độ ẩm ảnh hưởng trực tiếp đến tốc độ đóng rắn của keo.

Lỗ khoan có nước hoặc dầu mỡ cũng làm giảm khả năng liên kết nếu dùng sai loại keo.

8. Quy trình Thí nghiệm kéo nhổ bulong hóa chất

Dưới đây là quy trình tham khảo thường được áp dụng trong các phép thử Pull-out Test tại hiện trường.

→ Bước 1. Kiểm tra hồ sơ

Trước khi thử cần xác định:

• Loại keo.
• Đường kính bulong.
• Chiều sâu cấy.
• Cường độ bê tông.
• Tải trọng thiết kế.

Không nên tiến hành thử khi chưa xác định rõ các thông tin này.

→ Bước 2. Kiểm tra thời gian đóng rắn

Keo phải đạt đủ thời gian đóng rắn theo tài liệu kỹ thuật của nhà sản xuất.

Việc kéo thử quá sớm có thể làm hỏng liên kết và cho kết quả không chính xác.

→ Bước 3. Lựa chọn mẫu thử

Các mẫu nên đại diện cho toàn bộ lô thi công.

Có thể phân chia theo:

• Đường kính.
• Loại keo.
• Đội thi công.
• Khu vực.
• Ngày thi công.

→ Bước 4. Kiểm tra thiết bị

Trước khi thử cần kiểm tra:

• Load Cell.
• Đồng hồ đo chuyển vị.
• Kích thủy lực.
• Khung phản lực.
• Hồ sơ hiệu chuẩn.

→ Bước 5. Lắp đặt hệ thống thử

Khung phản lực được cố định chắc chắn.

Kích thủy lực được đặt đồng tâm với trục bulong.

Đầu nối phải ăn đủ ren.

→ Bước 6. Đặt tải ban đầu

Một tải nhỏ được áp dụng nhằm ổn định hệ thống.

Đồng thời kiểm tra:

• Độ đồng tâm.
• Độ ổn định.
• Hoạt động của thiết bị đo.

→ Bước 7. Tăng tải

Lực kéo được tăng dần theo kế hoạch thử.

Không nên tăng tải quá nhanh.

Người vận hành cần ghi nhận tải và chuyển vị tại từng cấp tải.

→ Bước 8. Giữ tải

Sau khi đạt tải mục tiêu, tải được giữ trong thời gian quy định.

Trong giai đoạn này cần theo dõi:

• Chuyển vị.
• Hiện tượng trượt.
• Vết nứt.
• Biến dạng.

→ Bước 9. Hạ tải

Tải được giảm từ từ.

Sau đó ghi nhận chuyển vị dư.

→ Bước 10. Kiểm tra hiện trạng

Quan sát:

• Bulong.
• Thành bê tông.
• Keo.
• Khung phản lực.

Nếu xuất hiện dấu hiệu bất thường cần ghi rõ trong biên bản.

→ Bước 11. Lập báo cáo

Báo cáo nên bao gồm:

• Thông tin công trình.
• Loại neo.
• Thiết bị.
• Tải trọng.
• Chuyển vị.
• Hình ảnh.
• Kết luận.

Xem thêm các loại mũi khoan dùng trong khoan cấy

9. Các dạng phá hoại thường gặp trong Pull-out Test (Thí nghiệm kéo nhổ bulong hóa chất)

Kết quả Thí nghiệm kéo nhổ bulong hóa chất không chỉ đánh giá tải trọng đạt được mà còn xem xét dạng phá hoại của hệ neo.

Việc nhận biết đúng dạng phá hoại giúp kỹ sư xác định nguyên nhân và đưa ra giải pháp khắc phục phù hợp.

♦ Steel Failure (Đứt thanh ren)

Đây là dạng phá hoại lý tưởng trong nhiều trường hợp.

Liên kết giữa keo và bê tông vẫn làm việc tốt, trong khi thanh ren đạt đến giới hạn chịu kéo và bị đứt.

Điều này cho thấy khả năng bám dính của hệ neo lớn hơn cường độ của thanh thép.

♦ Bond Failure (Tuột liên kết)

Bond Failure xảy ra khi lớp keo mất liên kết với thanh ren hoặc với thành bê tông.

Nguyên nhân phổ biến gồm:

• Lỗ khoan còn bụi.
• Keo trộn không đều.
• Keo chưa đủ thời gian đóng rắn.
• Sử dụng sai loại keo cho điều kiện thi công.
• Chiều sâu neo không đủ.

Đây là dạng hư hỏng thường gặp nhất tại công trường.

♦ Concrete Cone Failure (Vỡ côn bê tông)

Ở dạng này, khối bê tông quanh bulong bị kéo bật lên tạo thành hình nón.

Điều đó chứng tỏ liên kết giữa keo và thanh ren vẫn còn tốt nhưng cường độ bê tông không đủ để chịu tải.

Concrete Cone Failure thường xuất hiện khi:

• Neo chịu tải lớn.
• Bê tông có cường độ thấp.
• Khoảng cách mép không hợp lý.
• Khoảng cách giữa các neo quá gần.

♦ Edge Failure (Phá hoại mép bê tông)

Nếu bulong được cấy quá gần mép cấu kiện, lực kéo có thể làm bê tông nứt và bong ra theo phương ngang.

Đây là dạng phá hoại nguy hiểm vì làm giảm đáng kể khả năng chịu lực của cả nhóm neo.

♦ Splitting Failure (Nứt tách bê tông)

Splitting Failure xảy ra khi ứng suất kéo làm khối bê tông bị nứt dọc theo chiều dài neo.

Dạng phá hoại này thường liên quan đến:

• Bê tông mỏng.
• Thiếu cốt thép cấu tạo.
• Khoảng cách neo không phù hợp.
• Lực kéo vượt quá khả năng chịu của cấu kiện.

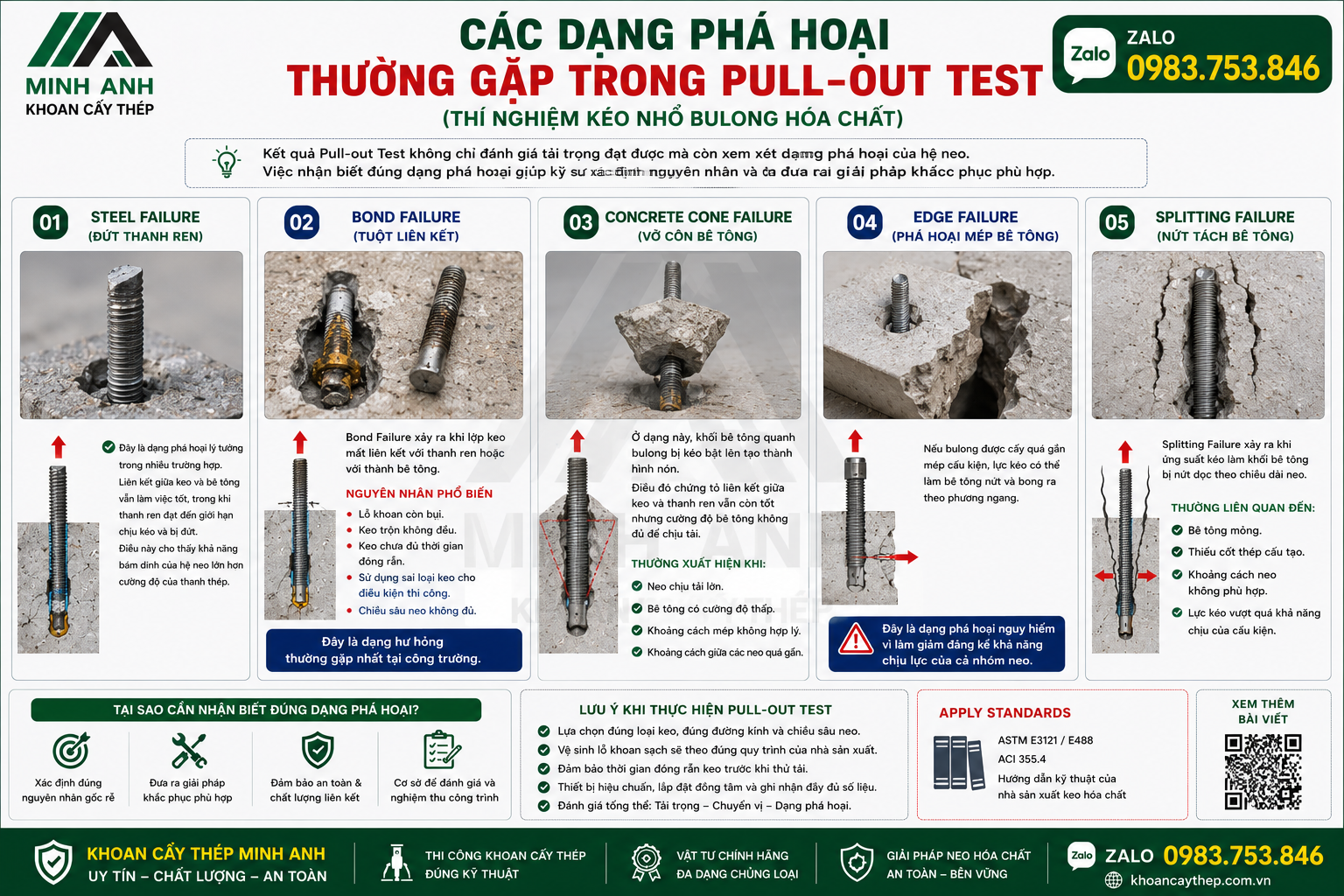

Các dạng phá hoại thường gặp trong Pull-out Test (Thí nghiệm kéo nhổ bulong hóa chất)

Xem thêm các loại súng bơm keo dùng trong khoan cấy

10. Cách đọc kết quả Thí nghiệm kéo nhổ bulong hóa chất

Sau khi hoàn thành Thí nghiệm kéo nhổ bulong hóa chất, việc phân tích kết quả quan trọng không kém quá trình thử tải. Nhiều người chỉ quan tâm đến giá trị lực kéo lớn nhất mà bỏ qua các thông số khác như chuyển vị, dạng phá hoại và trạng thái của bê tông sau thử nghiệm.

Một kết quả Pull-out Test chỉ thực sự có ý nghĩa khi được đánh giá tổng hợp dựa trên toàn bộ dữ liệu thu thập được.

♦ Đánh giá tải trọng đạt được

Thông số đầu tiên cần xem xét là tải trọng lớn nhất mà điểm neo đạt được.

Giá trị này phải được đối chiếu với:

• Hồ sơ thiết kế.
• Chỉ dẫn kỹ thuật của dự án.
• Kế hoạch thử nghiệm đã được phê duyệt.
• Hướng dẫn của nhà sản xuất hệ neo.

Không nên tự ý sử dụng bảng tải trọng trên Internet để đánh giá kết quả của một công trình cụ thể.

♦ Đánh giá chuyển vị

Trong Thí nghiệm kéo nhổ bulong hóa chất, chuyển vị phản ánh mức độ biến dạng của hệ neo dưới tải trọng.

Nếu lực kéo đạt yêu cầu nhưng chuyển vị tăng nhanh hoặc vượt giới hạn cho phép thì điểm neo vẫn cần được xem xét kỹ.

Một hệ neo làm việc tốt thường có:

• Chuyển vị tăng ổn định.
• Không xuất hiện hiện tượng trượt đột ngột.
• Không có biến dạng bất thường của bê tông.

♦ Đánh giá dạng phá hoại

Việc xác định đúng dạng phá hoại giúp kỹ sư tìm ra nguyên nhân thực sự.

Ví dụ:

Steel Failure

→ Thanh ren đạt giới hạn chịu kéo.

Bond Failure

→ Liên kết giữa keo và bê tông không đạt.

Concrete Cone Failure

→ Bê tông bị phá hoại trước khi hệ neo mất liên kết.

Edge Failure

→ Khoảng cách mép bê tông không phù hợp.

Nếu chỉ ghi “Không đạt” mà không xác định dạng phá hoại thì báo cáo sẽ thiếu giá trị kỹ thuật.

♦ Kiểm tra hiện trạng sau thử

Sau khi hạ tải cần kiểm tra:

• Bulong có bị cong hay không.
• Ren có bị hỏng không.
• Keo có bị kéo trồi.
• Bê tông có xuất hiện vết nứt mới.
• Có bong tróc quanh miệng lỗ khoan hay không.

Những thông tin này giúp đánh giá khả năng tiếp tục sử dụng điểm neo nếu đó là phép thử kiểm chứng.

Xem thêm các loại bulong xây dựng

11. Báo cáo Thí nghiệm kéo nhổ bulong hóa chất cần có những nội dung gì?

Một báo cáo đầy đủ giúp chủ đầu tư và đơn vị tư vấn có thể truy xuất toàn bộ quá trình thử nghiệm.

Thông thường báo cáo nên bao gồm các nội dung sau.

♦ Thông tin chung

• Tên công trình.
• Địa điểm.
• Chủ đầu tư.
• Nhà thầu thi công.
• Đơn vị thực hiện thí nghiệm.
• Ngày thử nghiệm.

♦ Thông tin điểm neo

• Mã điểm neo.
• Vị trí.
• Loại bulong.
• Đường kính.
• Chiều sâu cấy.
• Loại keo hóa chất.
• Cường độ bê tông.

♦ Thiết bị sử dụng

• Model kích thủy lực.
• Model Load Cell.
• Đồng hồ đo chuyển vị.
• Khung phản lực.
• Hồ sơ hiệu chuẩn.

♦ Thông số thử

• Loại phép thử.
• Tải trọng mục tiêu.
• Các cấp tải.
• Thời gian giữ tải.
• Chuyển vị đo được.

♦ Kết quả

• Biểu đồ tải – chuyển vị.
• Dạng phá hoại.
• Hình ảnh hiện trường.
• Đánh giá kỹ thuật.
• Kết luận.

12. Các tiêu chuẩn thường áp dụng trong Thí nghiệm kéo nhổ bulong hóa chất

Không có một tiêu chuẩn duy nhất áp dụng cho mọi phép thử.

Tùy loại công trình và yêu cầu của dự án mà có thể tham khảo nhiều tiêu chuẩn khác nhau.

♦ ASTM E3121/E3121M

Đây là tiêu chuẩn được sử dụng khá phổ biến trong thử tải neo tại hiện trường.

Tiêu chuẩn hướng dẫn:

• Chuẩn bị mẫu.
• Thiết bị.
• Phương pháp thử.
• Ghi nhận số liệu.
• Đánh giá kết quả.

Đây cũng là tài liệu thường được viện dẫn trong các dự án có vốn đầu tư nước ngoài.

♦ ASTM E488/E488M

ASTM E488 tập trung nhiều hơn vào việc đánh giá khả năng chịu lực của hệ neo trong bê tông.

Tiêu chuẩn này thường được sử dụng trong nghiên cứu, thử nghiệm sản phẩm và đánh giá giải pháp kỹ thuật.

♦ ACI 355.4

ACI 355.4 là tài liệu đánh giá các hệ neo hóa chất lắp sau.

Nội dung bao gồm:

• Thử nghiệm.
• Đánh giá sản phẩm.
• Điều kiện làm việc.
• Yêu cầu về độ bền.

♦ Tài liệu kỹ thuật của nhà sản xuất

Bên cạnh các tiêu chuẩn quốc tế, tài liệu kỹ thuật của nhà sản xuất cũng rất quan trọng.

Trong đó thường quy định:

• Thời gian đóng rắn.
• Điều kiện nhiệt độ.
• Đường kính lỗ khoan.
• Chiều sâu neo.
• Loại chổi vệ sinh.
• Mô-men siết (nếu có).
• Điều kiện thi công đặc biệt.

13. Những sai lầm thường gặp khi thực hiện Pull-out Test (Thí nghiệm kéo nhổ bulong hóa chất)

Nhiều kết quả sai không phải do bulong kém chất lượng mà xuất phát từ phương pháp thử.

♦ Lắp kích lệch tâm

Khi lực kéo không đi đúng theo trục bulong, kết quả có thể thấp hơn thực tế.

♦ Thiết bị chưa hiệu chuẩn

Sai số của Load Cell hoặc đồng hồ đo chuyển vị sẽ làm giảm độ tin cậy của báo cáo.

♦ Thử khi keo chưa đủ tuổi

Đây là lỗi phổ biến nhất.

Keo chưa đóng rắn hoàn toàn sẽ không phát huy đầy đủ khả năng chịu lực.

♦ Không vệ sinh ren trước khi lắp đầu kéo

Ren bị bám bụi hoặc bê tông có thể làm đầu nối không ăn hết ren.

Điều này dễ gây hỏng đầu ren trước khi đạt tải thử.

♦ Không ghi nhận chuyển vị

Chỉ ghi lực kéo là chưa đủ.

Thiếu dữ liệu chuyển vị sẽ rất khó đánh giá chất lượng của liên kết.

♦ Không xác định đúng dạng phá hoại

Nếu chỉ ghi “đạt” hoặc “không đạt” mà không mô tả hiện tượng xảy ra thì báo cáo sẽ thiếu giá trị kỹ thuật.

14. Một số lưu ý khi lựa chọn đơn vị thực hiện thí nghiệm

Nếu công trình yêu cầu Thí nghiệm kéo nhổ bulong hóa chất, nên ưu tiên đơn vị có:

• Thiết bị được hiệu chuẩn định kỳ.
• Kỹ sư có kinh nghiệm về neo hóa chất.
• Khả năng lập báo cáo đầy đủ.
• Am hiểu các tiêu chuẩn áp dụng.
• Quy trình kiểm soát chất lượng rõ ràng.

Không nên lựa chọn đơn vị chỉ dựa trên chi phí thấp.

Độ chính xác của kết quả luôn quan trọng hơn giá thành của phép thử.

15. Câu hỏi thường gặp (FAQ) về Thí nghiệm kéo nhổ bulong hóa chất

→ Thí nghiệm kéo nhổ bulong hóa chất có bắt buộc không?

Không. Việc thử tải phụ thuộc vào hồ sơ thiết kế, yêu cầu của chủ đầu tư và quy định của từng dự án.

→ Có phải mọi bulong đều phải kéo đến khi đứt?

Không.

Phần lớn công trình chỉ thực hiện Proof Load Test, tức là kéo đến tải kiểm chứng rồi hạ tải mà không phá hủy liên kết.

→ Pull-out Test có làm hỏng bulong không?

Không phải lúc nào cũng vậy.

Nếu thực hiện đúng quy trình kiểm chứng thì điểm neo vẫn có thể tiếp tục sử dụng khi được phép theo hồ sơ thiết kế.

→ Có thể thử ngay sau khi bơm keo không?

Không.

Keo phải đạt đủ thời gian đóng rắn theo hướng dẫn của nhà sản xuất.

→ Chỉ cần đạt tải là đủ?

Không.

Cần đánh giá đồng thời:

• Chuyển vị.
• Dạng phá hoại.
• Hiện trạng bê tông.
• Điều kiện thử nghiệm.

→ Bê tông nứt có thử được không?

Có thể.

Tuy nhiên cần lựa chọn đúng hệ neo và đúng phương pháp đánh giá theo yêu cầu của dự án.

→ Pull-out Test có thay thế nghiệm thu thi công không?

Không.

Thử tải chỉ là một phần trong quá trình kiểm soát chất lượng.

Hồ sơ vật liệu, nhật ký thi công và quy trình lắp đặt vẫn phải được kiểm tra đầy đủ.

→ Có nên dùng bảng tải trọng trên Internet để xác định tải thử?

Không.

Tải thử phải căn cứ vào thiết kế và chỉ dẫn kỹ thuật của từng công trình.

16. Kết luận Thí nghiệm kéo nhổ bulong hóa chất

Thí nghiệm kéo nhổ bulong hóa chất là phương pháp quan trọng để đánh giá khả năng làm việc của hệ neo sau thi công. Kết quả thử không chỉ phản ánh sức chịu tải mà còn giúp nhận biết chất lượng thi công, mức độ bám dính của keo hóa chất và tình trạng của bê tông nền.

Một phép thử có giá trị phải được thực hiện bằng thiết bị phù hợp, đúng quy trình và dựa trên kế hoạch thử đã được phê duyệt. Việc đánh giá cần kết hợp nhiều yếu tố như tải trọng, chuyển vị, dạng phá hoại và điều kiện hiện trường thay vì chỉ dựa vào giá trị lực kéo lớn nhất.

Đối với các đơn vị thi công khoan cấy thép và bulong, hiểu rõ nguyên lý của Pull-out Test sẽ giúp nâng cao chất lượng thi công, giảm rủi ro và hạn chế các sự cố trong quá trình nghiệm thu.

Lưu ý: Công ty Khoan cấy thép Minh Anh không trực tiếp cung cấp dịch vụ Thí nghiệm kéo nhổ bulong hóa chất. Bài viết này được biên soạn nhằm chia sẻ kiến thức kỹ thuật, quy trình thực hiện và các nguyên tắc đánh giá kết quả để kỹ sư, chủ đầu tư và đơn vị thi công có thêm tài liệu tham khảo khi làm việc với các đơn vị thí nghiệm chuyên ngành.

17. Thông tin liên hệ Minh Anh để nhận tư vấn Thí nghiệm kéo nhổ bulong hóa chất

Chúng tôi chuyên nhận Thi công khoan cấy bu lông, khoan cấy thép chuyên nghiệp cho công trình dân dụng và công nghiệp:

✅ Kỹ thuật viên giàu kinh nghiệm, đào tạo bài bản
✅ Vật tư đạt chuẩn – keo có CO/CQ rõ ràng
✅ Báo giá nhanh – khảo sát miễn phí
✅ Hỗ trợ 24/7 cho dự án gấp, tiến độ khắt khe

Ngoài ra Công ty chúng tôi chuyên cung cấp các loại bulong liên kết, bulong hoá chất. Bu lông nở 3 cánh, thanh ren, ốc vít, đất sét chống cháy, mũi khoan bê tông. Súng bơm keo, hoá chất cấy thép chính hãng… Đầy đủ chứng chỉ CO-CQ, phù hợp với các tiêu chuẩn kỹ thuật trong xây dựng và công nghiệp. Với đội ngũ kỹ thuật dày dặn kinh nghiệm, chúng tôi cam kết mang đến giải pháp cấy thép hiệu quả – bền vững – an toàn cho mọi công trình.

📌 Thông tin liên hệ:

• Công Ty TNHH TM Xây Dựng Công Trình Minh Anh
• 📍 Địa chỉ: Số 1/207 , Xuân Đỉnh, Bắc Từ Liêm, Hà Nội
• 📞 Hotline/Zalo: 0983753846
• 🌐 Website: khoancaythep.com.vn

Minh Anh – Đồng hành cùng công trình bền vững của bạn!

Tag: Thí nghiệm kéo nhổ bulong hóa chất, Pull-out Test, Proof Load Test, Ultimate Load Test, thử tải bulong hóa chất, kiểm tra sức chịu tải bulong, ASTM E3121, ASTM E488, ACI 355.4, neo hóa chất, bulong hóa chất, báo cáo Pull-out Test, đánh giá neo hóa chất, khoan cấy thép, khoan cấy bulong, vật tư khoan cấy thép.
