Nở Thang Máy Hay Còn Gọi Là Nở Rút – Cấu Tạo, Ứng Dụng Và Cách Thi Công

Trong thi công cơ điện, kết cấu thép và đặc biệt là lắp đặt thang máy, việc tạo liên kết chắc chắn giữa chi tiết kim loại với bê tông là yêu cầu quan trọng. Một trong những vật tư thường được sử dụng cho mục đích này là nở thang máy hay còn gọi là nở rút.

Nở thang máy có kích thước nhỏ nhưng ảnh hưởng trực tiếp đến chất lượng của vị trí liên kết. Khi được lắp đặt đúng kỹ thuật, phần áo nở được ép mở trong lỗ khoan, tạo lực bám cơ học với thành bê tông.

Loại nở này có ưu điểm thi công nhanh, cấu tạo tương đối đơn giản và không phải chờ thời gian đông cứng như liên kết sử dụng keo hóa chất.

Tuy nhiên, không phải cứ khoan lỗ, đóng nở và siết ecu là có được một liên kết tốt. Đường kính lỗ khoan, chiều sâu, chất lượng bê tông và lực siết đều ảnh hưởng đến khả năng làm việc của nở.

Bài viết dưới đây sẽ phân tích chi tiết nở thang máy, nở rút theo góc nhìn thi công thực tế.

1. Nở thang máy hay còn gọi là nở rút là gì?

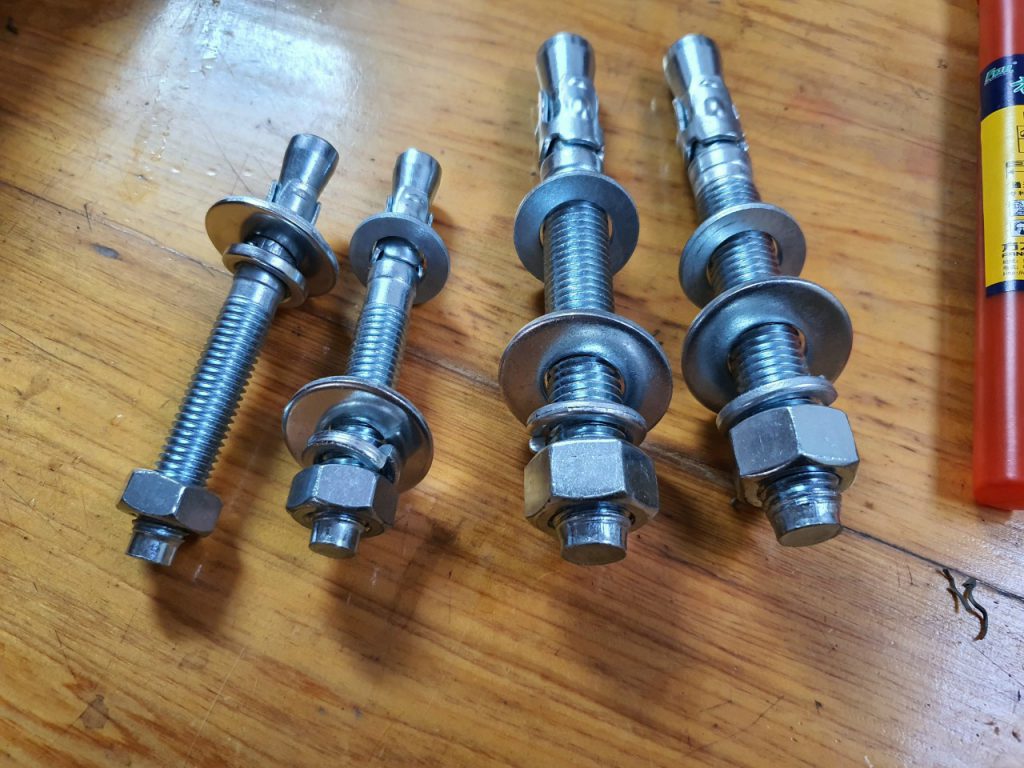

Nở thang máy hay còn gọi là nở rút là một dạng bulong nở cơ học dùng để tạo điểm liên kết trên nền bê tông. Sản phẩm gồm thân bulong kết hợp với bộ phận áo nở. Khi ecu được siết, cơ cấu phía dưới tác động lên áo nở làm nó ép chặt vào thành lỗ khoan.

Nhờ nguyên lý này, bulong được giữ trong bê tông mà không cần sử dụng keo cấy thép.

Tên gọi “nở rút” xuất phát từ chính nguyên lý làm việc của sản phẩm. Khi siết ecu, thân bulong được kéo theo phương dọc trục. Phần côn hoặc cơ cấu tạo nở tác động vào áo nở, khiến áo mở rộng theo phương ngang.

Lực ép giữa áo nở và bê tông tạo nên khả năng neo giữ.

Trong thực tế thị trường, sản phẩm thường được gọi bằng nhiều cách như nở thang máy, bulong nở thang máy, tắc kê nở thang máy, nở rút hoặc bulong nở rút.

2. Cấu tạo của nở thang máy – nở rút

Nở thang máy là một bộ liên kết cơ khí khá gọn. Các chi tiết phối hợp với nhau để tạo lực neo sau khi được lắp vào bê tông.

Thân bulong

Thân bulong là bộ phận chính của nở rút. Một đầu có ren để lắp ecu, long đen và liên kết với chi tiết cần cố định.

Phần thân phải có kích thước đồng đều, ren rõ và không bị dập. Chất lượng thân bulong ảnh hưởng trực tiếp đến khả năng siết cũng như độ ổn định của liên kết.

Chiều dài thân cần được lựa chọn theo chiều dày bản mã và chiều sâu neo yêu cầu.

Áo nở

Áo nở là bộ phận đặc trưng của nở thang máy hay còn gọi là nở rút.

Khi chưa siết, áo nở có kích thước đủ để đưa vào lỗ khoan. Khi thân bulong được kéo lên, phần tạo nở ép áo ra phía ngoài.

Áo nở lúc này tiếp xúc chặt với thành bê tông và hình thành liên kết cơ học.

Đây cũng là lý do chất lượng lỗ khoan rất quan trọng. Nếu lỗ quá lớn, áo nở có thể không tạo đủ lực ép. Nếu lỗ quá nhỏ, việc đóng nở trở nên khó khăn và có nguy cơ làm hỏng bộ nở.

Phần tạo nở phía dưới

Ở cuối thân nở có cơ cấu làm tăng đường kính làm việc của áo nở khi bulong bị kéo.

Có thể hình dung đơn giản rằng: siết ecu → thân bulong được kéo → bộ phận tạo nở đi vào áo → áo nở ép vào bê tông.

Đây chính là nguyên lý giúp nở rút bám vào vật liệu nền.

Ecu và long đen

Ecu có nhiệm vụ tạo lực siết và giữ chi tiết liên kết. Long đen giúp phân bố lực lên bề mặt bản mã tốt hơn.

Với các vị trí có rung động hoặc yêu cầu kỹ thuật riêng, cấu hình ecu và long đen phải tuân theo bản vẽ hoặc yêu cầu của nhà sản xuất thiết bị.

Không nên tự ý thay đổi phụ kiện chỉ dựa vào cảm quan.

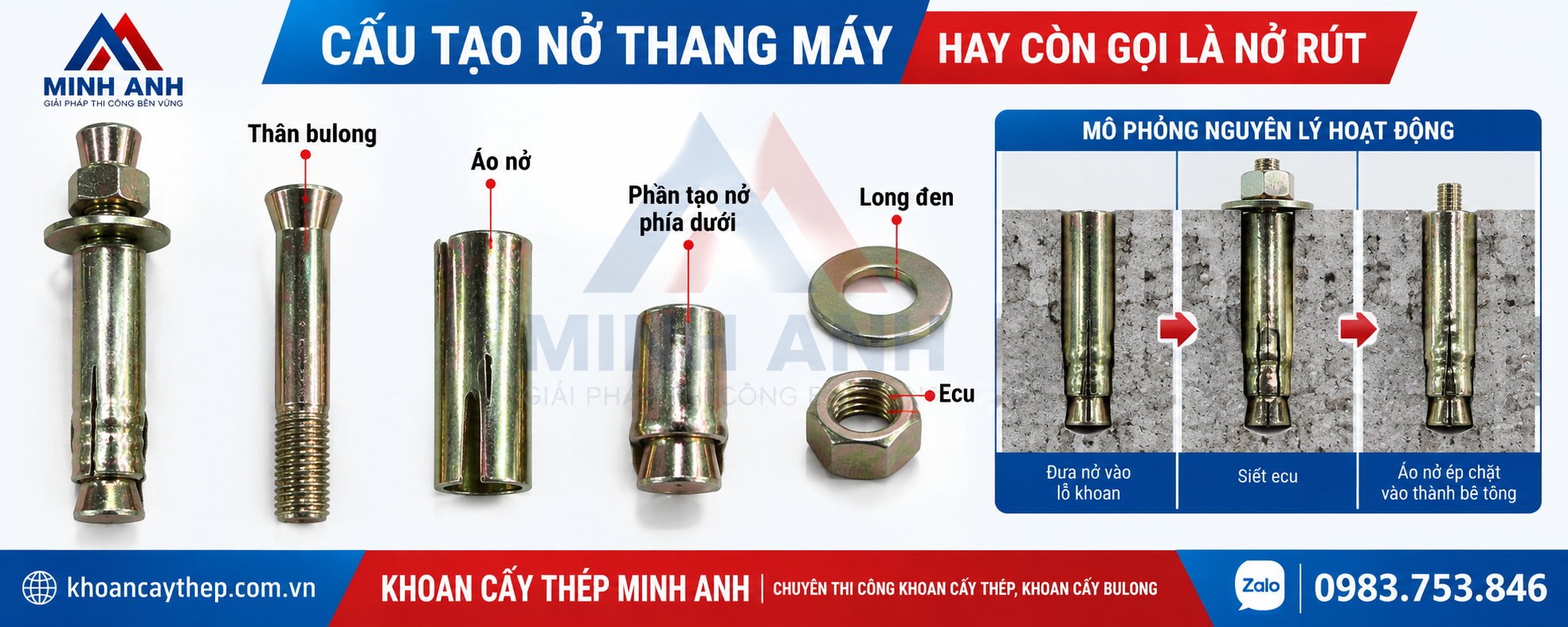

Cấu tạo của nở thang máy – nở rút

Dịch vụ thi công khoan cấy thép bulong

3. Nguyên lý hoạt động của nở rút như thế nào?

Điểm cần hiểu rõ nhất khi sử dụng nở thang máy là đây là liên kết neo cơ học.

Sau khi khoan lỗ đúng kích thước, nở được đưa vào bê tông. Ban đầu, áo nở chưa tạo lực ép lớn lên thành lỗ.

Khi người thi công bắt đầu siết ecu, thân bulong dịch chuyển tương đối so với áo nở. Cơ cấu tạo nở ở phía dưới đi sâu vào áo và làm áo mở rộng.

Áo nở càng được ép ra ngoài, áp lực tiếp xúc với thành lỗ càng tăng.

Nhờ đó, bộ nở được khóa trong bê tông.

Cơ chế này khác với neo hóa chất. Neo hóa chất sử dụng chất kết dính giữa thanh ren và bê tông, trong khi nở rút tạo liên kết chủ yếu bằng cơ chế nở và ma sát/ép cơ học.

Chính vì vậy, chất lượng bê tông tại vị trí khoan có vai trò rất lớn.

4. Vì sao gọi là nở thang máy?

Tên gọi này xuất hiện từ ứng dụng thực tế của sản phẩm.

Trong quá trình lắp đặt thang máy có nhiều chi tiết kim loại cần được cố định với kết cấu bê tông. Tùy thiết kế của hệ thống, vị trí liên kết có thể xuất hiện tại hố thang hoặc các khu vực kết cấu liên quan.

Bulong nở nói chung được sản xuất để tạo liên kết giữa thiết bị hoặc kết cấu với bê tông. Một số nhà cung cấp cũng phân phối riêng sản phẩm với tên bulong nở thang máy cho lĩnh vực này.

Tuy nhiên, cần đặc biệt lưu ý rằng tên thương mại “nở thang máy” không có nghĩa mọi vị trí trong hệ thống thang máy đều có thể sử dụng cùng một loại nở.

Thang máy là thiết bị có yêu cầu an toàn cao. Loại neo, đường kính, chiều sâu neo, số lượng điểm neo và khoảng cách neo phải căn cứ vào hồ sơ thiết kế và yêu cầu kỹ thuật của hệ thống.

Không nên thay thế chủng loại neo chỉ vì hai sản phẩm có kích thước bên ngoài gần giống nhau.

5. Nở thang máy thường được sử dụng ở đâu?

Ứng dụng trọng tâm của nở thang máy – nở rút là tạo liên kết cơ học giữa chi tiết thép hoặc bản mã với bê tông.

Trong thi công, có thể gặp sản phẩm ở các vị trí cố định bản mã, giá đỡ hoặc một số kết cấu phụ trợ phù hợp với thiết kế. Ngoài lĩnh vực thang máy, nguyên lý nở rút cũng có thể được ứng dụng cho một số liên kết cơ khí khác trên nền bê tông.

Điều quan trọng là phải kiểm tra tải trọng thực tế.

Không nên mặc định rằng một bộ nở đã dùng tốt cho một vị trí thì có thể sử dụng cho mọi vị trí khác.

Đặc biệt với các liên kết chịu tải lớn, tải động hoặc liên quan trực tiếp đến an toàn thiết bị, cần sử dụng đúng loại neo đã được kỹ sư thiết kế chỉ định.

6. Ưu điểm của nở thang máy hay nở rút

Điểm mạnh đáng chú ý nhất của nở rút là tốc độ thi công.

Sau khi khoan và vệ sinh lỗ, người thợ có thể lắp nở và hoàn thiện liên kết cơ học ngay. Không có công đoạn bơm keo và chờ thời gian đóng rắn.

Cấu tạo sản phẩm cũng khá trực quan. Việc kiểm tra số lượng vật tư tại công trường thuận tiện hơn.

Ngoài ra, nở rút được sản xuất với nhiều kích thước khác nhau. Điều này giúp đơn vị thi công lựa chọn quy cách phù hợp với bản mã và yêu cầu liên kết.

Chi phí vật tư cho một điểm neo cũng dễ dự toán.

Tuy vậy, lợi thế về tốc độ không đồng nghĩa với việc có thể bỏ qua yêu cầu kỹ thuật. Một bộ nở thang máy tốt nhưng được lắp trong lỗ khoan sai kích thước vẫn có thể cho chất lượng liên kết thấp.

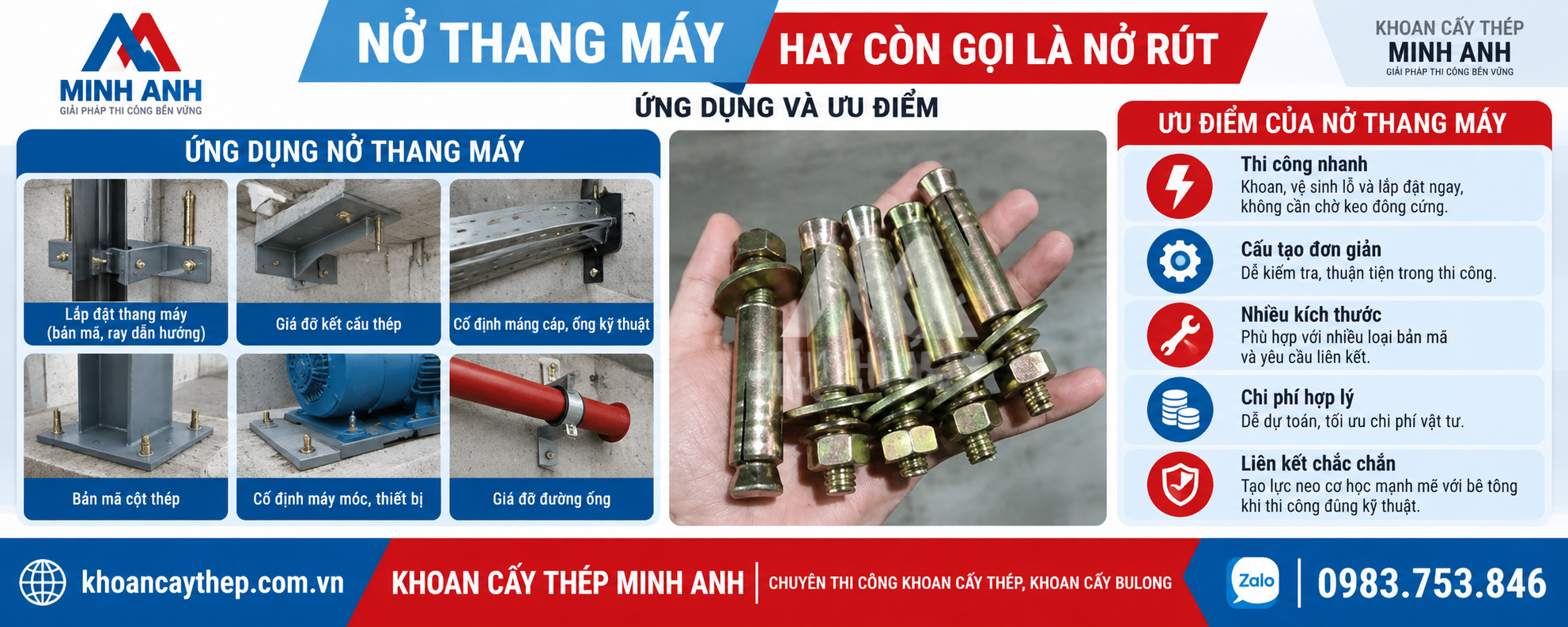

Ứng dụng và ưu điểm của nở thang máy

Xem thêm các loại mũi khoan bê tông

7. Kích thước nở thang máy cần quan tâm những thông số nào?

Khi đặt mua nở thang máy hay còn gọi là nở rút, không nên chỉ nói chung chung “lấy nở thang máy”.

Cần xác định tối thiểu đường kính danh nghĩa, chiều dài tổng thể, chiều dài phần ren, kích thước áo nở và chiều dày chi tiết cần liên kết.

Ngoài ra phải quan tâm đến vật liệu chế tạo và lớp xử lý bề mặt.

Một yếu tố khác thường bị bỏ qua là chiều dày bản mã.

Nếu chọn bulong quá ngắn, sau khi đi qua bản mã và đạt chiều sâu neo cần thiết, phần ren còn lại có thể không đủ để lắp long đen và ecu.

Ngược lại, lựa chọn chiều dài quá lớn không đồng nghĩa liên kết sẽ tốt hơn.

Kích thước cuối cùng phải được xác định theo bản vẽ và thông số kỹ thuật của sản phẩm.

8. Nở thang máy có chịu rung được không?

Đây là câu hỏi thường gặp khi lựa chọn vật tư cho công trình thang máy.

Cần phân biệt giữa việc một sản phẩm được sử dụng trong lĩnh vực thang máy với việc sản phẩm đó được chứng minh phù hợp cho một điều kiện tải động hoặc rung cụ thể.

Không nên kết luận khả năng chịu rung chỉ từ hình dáng của bulong.

Khả năng làm việc của một điểm neo phụ thuộc vào vật liệu nền, đường kính neo, chiều sâu neo, khoảng cách mép, khoảng cách giữa các neo và tải trọng tác dụng.

Lực siết cũng ảnh hưởng đáng kể.

Do đó, với vị trí quan trọng, kỹ sư cần căn cứ vào hồ sơ kỹ thuật của loại neo được chỉ định. Đây là cách an toàn hơn so với việc lựa chọn theo kinh nghiệm đơn thuần.

9. Hướng dẫn thi công nở thang máy đúng kỹ thuật

Quy trình cơ bản gồm: xác định vị trí → khoan lỗ → vệ sinh lỗ → đưa nở vào → lắp bản mã → siết ecu → kiểm tra liên kết.

Bước 1: Xác định chính xác vị trí khoan

Trước khi khoan phải đối chiếu bản vẽ và xác định tim lỗ.

Sai vị trí vài milimet đôi khi khiến bản mã không lắp được hoặc buộc phải khoan lại.

Đồng thời cần kiểm tra khoảng cách giữa các lỗ và khoảng cách từ điểm neo đến mép bê tông.

Không nên khoan sát cạnh bê tông nếu chưa được thiết kế cho phép.

Bước 2: Chọn mũi khoan phù hợp

Đường kính mũi khoan phải phù hợp với quy cách nở rút đang sử dụng.

Đây là một trong những yếu tố quyết định chất lượng liên kết.

Lỗ khoan quá rộng làm giảm khả năng ép của áo nở. Lỗ quá nhỏ khiến bộ nở khó đưa xuống đúng vị trí.

Không nên suy đoán đường kính mũi khoan chỉ từ đường kính ren.

Hãy căn cứ vào thông số của đúng sản phẩm.

Bước 3: Khoan đủ chiều sâu

Chiều sâu lỗ phải đáp ứng chiều sâu lắp đặt của nở và có khoảng không cần thiết cho quá trình thi công.

Nếu khoan quá nông, nở có thể không xuống hết.

Nếu không kiểm soát chiều sâu, vị trí làm việc của áo nở cũng có thể không đúng thiết kế.

Có thể đánh dấu chiều sâu trực tiếp trên mũi khoan hoặc sử dụng thiết bị kiểm soát hành trình.

Bước 4: Làm sạch lỗ khoan

Sau khi khoan, trong lỗ luôn tồn tại bụi bê tông và mạt khoan.

Cần làm sạch trước khi lắp nở.

Đây là công đoạn đơn giản nhưng không nên bỏ qua. Bụi tích tụ có thể cản trở quá trình đưa nở xuống và ảnh hưởng đến tiếp xúc giữa áo nở với thành lỗ.

Các hướng dẫn thi công bulong nở trên thị trường cũng thường đặt bước làm sạch ngay sau công đoạn khoan.

Bước 5: Đưa nở thang máy vào lỗ

Đưa bộ nở thang máy xuống đúng chiều sâu yêu cầu.

Không nên dùng lực đóng quá mạnh khi nở không xuống được.

Nếu gặp tình trạng này, cần kiểm tra lại đường kính lỗ, độ sâu hoặc vật cản bên trong.

Cố đóng bằng búa khi lỗ không đạt yêu cầu có thể làm biến dạng ren hoặc hư hỏng cơ cấu nở.

Bước 6: Lắp bản mã và siết ecu

Sau khi nở đã đúng vị trí, tiến hành lắp chi tiết cần cố định.

Siết ecu làm cơ cấu rút hoạt động. Áo nở bắt đầu mở và ép vào bê tông.

Cần siết đều và kiểm soát lực.

Không nên hiểu rằng siết càng mạnh thì nở càng chắc. Siết quá mức có thể gây hỏng ren, biến dạng chi tiết hoặc tạo ứng suất không cần thiết lên bê tông.

Nếu nhà sản xuất quy định mô-men siết, cần sử dụng cờ lê lực để kiểm soát.

Bước 7: Kiểm tra sau lắp đặt

Sau khi hoàn thành, kiểm tra độ ổn định của bản mã, tình trạng ecu, long đen và phần ren.

Nở không được có biểu hiện xoay theo ecu hoặc bị kéo trượt lên khỏi lỗ.

Nếu phát hiện bất thường, không nên tiếp tục siết để “cố cứu” điểm neo.

Cần xác định nguyên nhân và xử lý theo phương án kỹ thuật phù hợp.

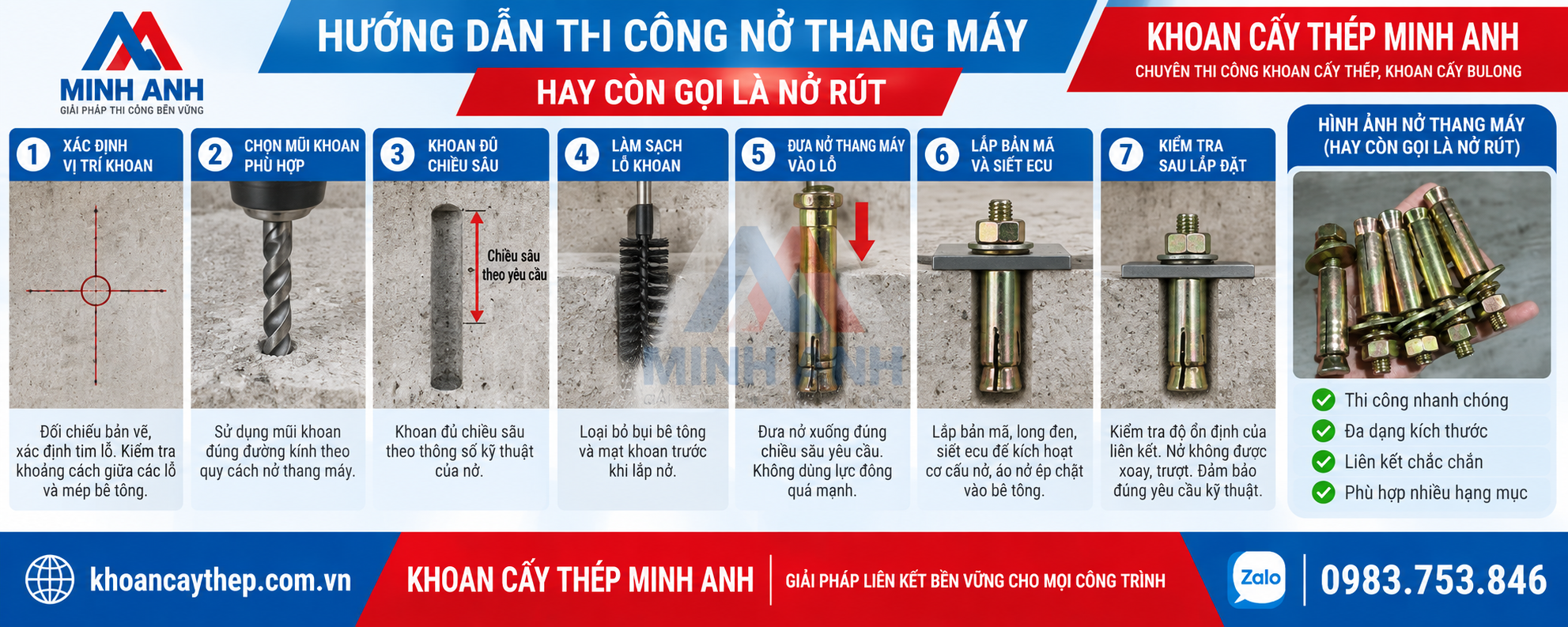

Hướng dẫn thi công nở thang máy đúng kỹ thuật

Xem thêm bulong nở 3 cánh

10. Những lỗi thường gặp khi thi công nở rút

Lỗi phổ biến nhất là chọn sai mũi khoan.

Chỉ cần đường kính lỗ không phù hợp, cơ chế nở có thể không hoạt động như thiết kế.

Lỗi thứ hai là khoan không đủ sâu. Người thi công sau đó phải đóng mạnh nở xuống, làm tăng nguy cơ hỏng ren hoặc biến dạng sản phẩm.

Lỗi thứ ba là bỏ qua vệ sinh lỗ khoan.

Ngoài ra còn có tình trạng siết ecu quá mức, dùng nở trên nền bê tông yếu hoặc đặt neo quá gần mép kết cấu.

Một lỗi đáng chú ý khác là thay đổi loại nở tại công trường mà không kiểm tra lại thiết kế.

Nở rút, nở 3 cánh và neo hóa chất có cơ chế truyền lực khác nhau. Vì vậy không nên coi chúng là những sản phẩm có thể thay thế trực tiếp cho nhau.

11. Cách nhận biết nở thang máy chất lượng

Trước tiên cần kiểm tra ngoại quan.

Thân nở phải thẳng, ren đều và ecu có thể chạy ren bình thường. Áo nở không nên bị móp hoặc biến dạng trước khi thi công.

Bề mặt sản phẩm cần tương đối đồng đều.

Với đơn hàng công trình, ngoài ngoại quan còn phải quan tâm đến nguồn gốc vật tư, quy cách, vật liệu, cấp bền nếu có yêu cầu và hồ sơ chất lượng theo hợp đồng.

Không nên đánh giá chất lượng nở thang máy chỉ dựa trên màu lớp mạ.

Hai sản phẩm nhìn gần giống nhau vẫn có thể khác về vật liệu, dung sai kích thước và khả năng chịu tải.

12. Nở thang máy giá bao nhiêu?

Giá nở thang máy – nở rút phụ thuộc vào đường kính, chiều dài, vật liệu, bề mặt, số lượng và yêu cầu kỹ thuật của từng đơn hàng.

Do đó, việc đưa ra một mức giá cố định cho mọi quy cách không có nhiều ý nghĩa.

Đối với nhà thầu, cách lấy báo giá hiệu quả hơn là cung cấp rõ quy cách và số lượng.

Với đơn hàng lớn, nên gửi thêm hình ảnh hoặc bản vẽ mẫu. Điều này giúp hạn chế tình trạng báo đúng tên “nở thang máy” nhưng giao sai cấu tạo thực tế.

Đây là vấn đề đặc biệt quan trọng bởi cách gọi sản phẩm giữa các đơn vị trên thị trường chưa hoàn toàn đồng nhất.

13. Khi nào cần cân nhắc giải pháp khoan cấy bulong hóa chất?

Nở rút có lợi thế thi công nhanh, nhưng không phải mọi điểm neo đều nên sử dụng neo cơ học.

Trong một số công trình, thiết kế có thể yêu cầu thanh ren kết hợp keo cấy bulong để đáp ứng điều kiện chịu lực, khoảng cách mép hoặc yêu cầu kỹ thuật riêng.

Khi đó cần thực hiện theo hồ sơ thiết kế.

Không nên tự chuyển từ khoan cấy bulong hóa chất sang nở thang máy chỉ để giảm thời gian hoặc chi phí thi công.

Ngược lại, cũng không cần chuyển mọi liên kết nở cơ học sang keo hóa chất nếu thiết kế không yêu cầu.

Mỗi giải pháp có phạm vi sử dụng riêng.

14. Nên mua nở thang máy theo tiêu chí nào?

Đối với đơn hàng công trình, nên xác định đồng thời quy cách nở, chiều dài, đường kính, số lượng, vật liệu, lớp bề mặt, yêu cầu hồ sơ và vị trí sử dụng.

Nếu có mẫu cũ, nên gửi mẫu hoặc hình ảnh rõ cấu tạo.

Nếu công trình đã có bản vẽ kỹ thuật, ưu tiên đặt hàng theo thông số trên bản vẽ thay vì chọn theo kinh nghiệm.

Đặc biệt không nên chỉ hỏi “nở thang máy loại nào tốt nhất”.

Một sản phẩm chỉ thực sự phù hợp khi đúng với vật liệu nền, tải trọng và yêu cầu của liên kết.

15. Minh Anh – cung cấp vật tư và thi công khoan cấy bulong cho công trình

Trong thi công xây dựng, vật tư neo chỉ là một phần của toàn bộ hệ liên kết.

Chất lượng cuối cùng còn phụ thuộc vào khảo sát bê tông, lựa chọn phương án, đường kính lỗ, chiều sâu khoan và kỹ thuật lắp đặt.

Minh Anh cung cấp các giải pháp vật tư liên kết và dịch vụ khoan cấy thép, khoan cấy bulong cho công trình dân dụng và công nghiệp.

Đối với nở thang máy hay còn gọi là nở rút, khách hàng nên cung cấp quy cách hoặc hình ảnh mẫu để được đối chiếu chính xác trước khi đặt số lượng lớn.

Với các vị trí không phù hợp sử dụng nở cơ học, phương án khoan cấy bulong bằng keo hóa chất có thể được xem xét dựa trên yêu cầu thiết kế.

16. Câu hỏi thường gặp về nở thang máy – nở rút

Nở thang máy và nở rút có phải cùng một loại không?

Trong phạm vi sản phẩm được đề cập trong bài và theo mẫu ảnh Minh Anh sử dụng, nở thang máy còn được gọi là nở rút do cơ chế siết làm thân bulong rút và ép áo nở vào thành bê tông.

Tuy nhiên, trên thị trường tên “bulong nở thang máy” đôi khi được dùng cho những cấu hình nở khác. Vì vậy khi đặt hàng cần kiểm tra hình ảnh và thông số, không nên dựa duy nhất vào tên gọi.

Nở thang máy có cần dùng keo cấy thép không?

Thông thường không. Nở rút là neo cơ học và tạo liên kết nhờ cơ cấu áo nở.

Nếu bản vẽ yêu cầu neo hóa chất thì phải sử dụng thanh ren, keo và quy trình tương ứng.

Có thể dùng nở rút cho mọi vị trí bê tông không?

Không.

Phải xem xét chất lượng bê tông, vị trí mép, khoảng cách neo, tải trọng và yêu cầu thiết kế.

Vì sao nở rút bị xoay khi siết?

Một số nguyên nhân thường gặp là lỗ khoan quá lớn, bê tông tại vị trí neo yếu, áo nở chưa làm việc đúng hoặc sản phẩm không đúng kích thước.

Không nên tiếp tục siết mạnh khi toàn bộ bộ nở đang xoay trong lỗ.

Khoan lỗ cho nở thang máy đường kính bao nhiêu?

Phải theo đúng quy cách và dữ liệu kỹ thuật của sản phẩm cụ thể.

Không nên đưa ra một đường kính chung cho tất cả nở thang máy, vì mỗi kích thước nở có yêu cầu lỗ khoan khác nhau.

17. Kết luận

Nở thang máy hay còn gọi là nở rút là một giải pháp neo cơ học có cấu tạo gọn, thi công nhanh và thuận tiện cho nhiều liên kết trên nền bê tông.

Nguyên lý của sản phẩm nằm ở quá trình rút thân bulong để làm áo nở ép vào thành lỗ khoan. Vì vậy, đường kính lỗ, chiều sâu neo, chất lượng bê tông và lực siết đều có ảnh hưởng trực tiếp đến hiệu quả liên kết.

Đối với công trình thang máy, không nên lựa chọn vật tư chỉ dựa trên tên gọi thương mại. Cần kiểm tra đúng quy cách, cấu tạo và yêu cầu của bản vẽ.

Đặc biệt, nở thang máy – nở rút không nên bị đánh đồng với nở 3 cánh hoặc các giải pháp neo khác. Website khoancaythep.com.vn hiện đã có nội dung riêng khá sâu về nở 3 cánh, vì vậy tách rõ hai nhóm chủ đề sẽ tốt hơn cả về kỹ thuật lẫn SEO.
