Khoan cấy thép tường vây – Giải pháp liên kết kết cấu tầng hầm đúng kỹ thuật

Khoan cấy thép tường vây thường phát sinh trong quá trình thi công tầng hầm và công trình ngầm. Hạng mục được dùng khi cần tạo liên kết mới trên phần bê tông đã hoàn thiện.

Các vị trí thường gặp là sàn tầng hầm, dầm biên, vách trong và ram dốc. Công trình cũng có thể cần xử lý thép chờ bị thiếu hoặc sai vị trí.

Khác với một vách bê tông thông thường, tường vây liên quan trực tiếp đến phần kết cấu ngầm. Yêu cầu chống thấm tại các mối nối cũng rất quan trọng. Sika xác định các mối nối kết cấu cần được xử lý để hạn chế nước xâm nhập và duy trì hệ chống thấm.

Vì vậy, thi công không thể chỉ dựa vào kinh nghiệm khoan cấy thông thường.

1. Khoan cấy thép tường vây là gì?

Khoan cấy thép tường vây là phương pháp tạo thanh thép neo mới trong bê tông tường vây hiện hữu.

Đội thi công khoan lỗ tại vị trí được xác định. Lỗ sau đó được xử lý theo quy trình của hệ keo.

Keo hóa chất được bơm vào lỗ. Thanh thép được đưa vào đúng chiều sâu thiết kế.

Sau khi vật liệu đóng rắn, thép mới tạo liên kết với bê tông hiện hữu.

Đây thuộc nhóm liên kết cốt thép lắp đặt sau. Hilti và Fischer đều có các hệ hóa chất được đánh giá cho ứng dụng post-installed rebar.

Tuy nhiên, không phải mọi loại keo đều phù hợp cho mọi công trình.

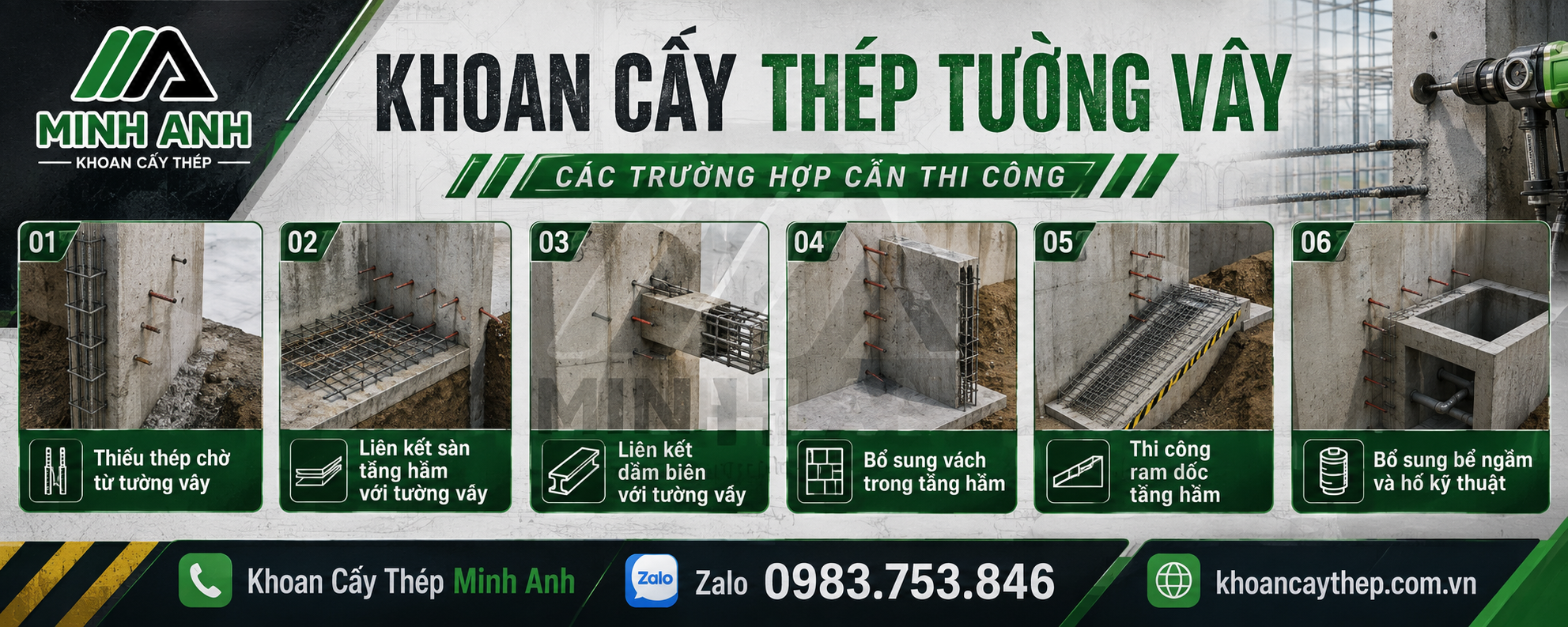

2. Khi nào cần khoan cấy thép tường vây?

Hạng mục thường xuất hiện khi tường vây đã hoàn thành nhưng kết cấu bên trong cần bổ sung liên kết.

2.1. Thiếu thép chờ từ tường vây

Đây là tình huống khá dễ phát sinh tại công trường.

Thép chờ có thể bị thiếu. Một số thanh có thể sai tim hoặc sai cao độ.

Có trường hợp thép đã được bố trí nhưng không phù hợp với kết cấu thi công sau đó.

Khi đó, khoan cấy thép tường vây có thể được xem xét để tạo lại điểm liên kết.

Phương án cần dựa trên bản vẽ được duyệt.

2.2. Liên kết sàn tầng hầm với tường vây

Sàn tầng hầm có thể cần liên kết vào phần tường bê tông hiện hữu.

Nếu thép chờ không có sẵn, phương án cấy thép có thể được sử dụng.

Các thanh cấy phải đúng cao độ sàn. Khoảng cách giữa các thanh cũng cần được kiểm soát.

Đây là hạng mục yêu cầu định vị tốt. Sai cao độ sẽ gây khó cho bước lắp thép sau đó.

2.3. Liên kết dầm biên với tường vây

Dầm biên tầng hầm thường nằm sát tường.

Khi cần tạo liên kết mới, vị trí neo phải bám theo bản vẽ kết cấu.

Số lượng thanh có thể ít hơn sàn. Tuy nhiên, yêu cầu về chiều sâu và vị trí thường chặt chẽ hơn.

Không nên tự ý thay đổi tim khoan khi gặp thép hiện hữu.

2.4. Bổ sung vách trong tầng hầm

Một số công trình thay đổi bố trí vách sau khi tường vây đã thi công.

Vách mới có thể cần liên kết vào kết cấu cũ.

Lúc này, cấy thép vào tường vây giúp tạo các thanh chờ cho phần vách mới.

Website Minh Anh đã có trang riêng về khoan cấy thép vách. Bài đó tập trung vào vách bê tông nói chung.

Riêng tường vây cần thêm yêu cầu về điều kiện tầng hầm và chống thấm.

2.5. Thi công ram dốc tầng hầm

Ram dốc có thể tiếp giáp với tường vây ở nhiều cao độ.

Các điểm neo vì vậy không nằm trên một đường ngang cố định.

Đội thi công phải bám theo cao độ thực tế. Sai lệch nhỏ có thể ảnh hưởng đến việc bố trí thép ram.

2.6. Bổ sung bể ngầm và hố kỹ thuật

Tầng hầm thường có bể nước, hố pit hoặc khu kỹ thuật.

Khi bổ sung các cấu kiện này, một số thanh thép có thể cần neo vào kết cấu cũ.

Minh Anh cũng đã đề cập bể ngầm và hố kỹ thuật trong nhóm ứng dụng khoan cấy thép chờ.

3. Khoan cấy thép tường vây khác gì khoan cấy thép vách?

Hai hạng mục có nguyên lý tương tự. Tuy nhiên, điều kiện thi công khác nhau rõ rệt.

3.1. Tường vây thường nằm trong kết cấu ngầm

Tường vây gắn với tầng hầm và phần đất bên ngoài.

Vì vậy, khoan quá sâu hoặc khoan sai vị trí có thể tạo rủi ro không cần thiết.

Đặc biệt không nên tự ý khoan xuyên cấu kiện.

3.2. Yêu cầu chống thấm cần được xem xét

Các vị trí tiếp giáp trong kết cấu ngầm cần kiểm soát nước.

Sika coi việc xử lý construction joint và connection joint là thành phần quan trọng của hệ chống thấm.

Vì vậy, trước khi khoan cấy thép tường vây, cần kiểm tra giải pháp chống thấm của dự án.

3.3. Mật độ cốt thép có thể lớn

Tường vây bê tông cốt thép có hệ thép bên trong.

Khi bổ sung hàng chục hoặc hàng trăm lỗ cấy, nguy cơ gặp cốt thép hiện hữu tăng lên.

Việc dò thép trước khi khoan vì vậy rất hữu ích tại các vị trí phức tạp.

3.4. Mặt bằng thi công thường khó hơn

Tầng hầm có thể thiếu ánh sáng và không gian thao tác.

Một số khu vực còn có hệ thống MEP hoặc giàn giáo.

Điều này ảnh hưởng trực tiếp đến năng suất thi công.

4. Những vị trí thường khoan cấy trên tường vây

Tùy thiết kế, thanh cấy có thể phục vụ nhiều cấu kiện khác nhau.

Các vị trí phổ biến gồm:

• Điểm tiếp giáp sàn hầm với tường vây
• Điểm tiếp giáp dầm biên
• Khu vực vách bê tông mới
• Khu vực ram dốc
• Hố pit kỹ thuật
• Bể nước ngầm
• Bệ máy trong tầng hầm
• Các vị trí thép chờ bị thiếu
• Các vị trí thép chờ sai cao độ
• Khu vực cần cải tạo kết cấu

Mỗi vị trí phải có phương án riêng.

Không nên lấy thông số của sàn áp dụng trực tiếp cho dầm.

5. Các yêu cầu kỹ thuật quan trọng khi khoan cấy thép tường vây

5.1. Xác định đúng chức năng của thanh cấy

Trước khi khoan, cần biết thanh thép dùng để làm gì.

Nó có thể là thép sàn, thép dầm hoặc thép vách.

Chức năng khác nhau sẽ dẫn đến yêu cầu neo khác nhau.

5.2. Kiểm soát chiều sâu khoan

Không nên khoan theo một chiều sâu cố định.

Chiều sâu neo phụ thuộc vào hệ liên kết được thiết kế. Nó còn liên quan tới đường kính thép và vật liệu sử dụng.

Hilti cũng lưu ý các thông số như chiều sâu neo, phương pháp bơm và vệ sinh lỗ trong thiết kế cốt thép lắp đặt sau.

5.3. Kiểm soát thép hiện hữu

Không nên tự ý khoan xuyên qua thép chủ.

Nếu lỗ khoan gặp cốt thép, cần đánh giá lại vị trí.

Đội thi công không được tự ý cắt thanh thép hiện hữu.

5.4. Kiểm soát điều kiện lỗ khoan

Tầng hầm có thể có vị trí ẩm hoặc có nước.

Không phải keo nào cũng được phép dùng trong điều kiện này.

Một số hệ của Hilti và Fischer có phê duyệt cho bê tông ẩm hoặc lỗ chứa nước. Việc áp dụng phải theo đúng tài liệu của từng sản phẩm.

5.5. Kiểm soát chống thấm

Đây là điểm khác biệt lớn của khoan cấy thép tường vây.

Nếu khu vực có hệ chống thấm, cần xác định cách xử lý trước khi khoan.

Không nên khoan tùy ý chỉ để đạt đủ chiều sâu.

Các vị trí kết nối với tường vây cần được xem xét đồng thời về kết cấu và chống thấm.

6. Quy trình khoan cấy thép tường vây đúng kỹ thuật

Một quy trình tốt cần được kiểm soát từ khâu khảo sát.

6.1. Bước 1: Kiểm tra hồ sơ và bản vẽ

Đội thi công cần xác định:

• Đường kính thép
• Số lượng thanh
• Cao độ cấy
• Khoảng cách thanh
• Chiều sâu neo
• Loại kết cấu liên kết
• Loại hóa chất được chỉ định

Không nên bắt đầu khoan khi thông tin chưa đầy đủ.

6.2. Bước 2: Khảo sát hiện trường

Kiểm tra bề mặt tường vây trước khi thi công.

Cần chú ý các vị trí nứt, rỗ hoặc thấm nước.

Mặt bằng cũng cần đủ không gian cho máy khoan và thiết bị bơm keo.

6.3. Bước 3: Định vị tim và cao độ

Các điểm khoan được đánh dấu theo bản vẽ.

Với sàn hầm, cao độ rất quan trọng.

Với dầm, cần kiểm soát cả khoảng cách giữa các hàng thép.

Nên kiểm tra toàn bộ tim trước khi khoan đại trà.

6.4. Bước 4: Dò cốt thép hiện hữu khi cần

Các vùng mật độ thép lớn nên được kiểm tra trước.

Mục tiêu là hạn chế số lỗ gặp thép.

Nếu xuất hiện xung đột, cần báo đơn vị kỹ thuật.

6.5. Bước 5: Khoan tạo lỗ

Mũi khoan phải phù hợp với hệ neo được sử dụng.

Đường kính lỗ và chiều sâu phải được kiểm soát.

Không nên dùng một mũi khoan cho mọi đường kính thép.

6.6. Bước 6: Vệ sinh lỗ

Quy trình vệ sinh phải theo tài liệu của hệ hóa chất.

Nhiều hệ truyền thống yêu cầu thổi bụi và chải lỗ theo số chu kỳ quy định.

Một số hệ dùng mũi khoan rỗng có quy trình khác. Hilti lưu ý việc lựa chọn hệ khoan có thể thay đổi yêu cầu vệ sinh lỗ.

Vì vậy, không nên áp dụng một quy trình vệ sinh duy nhất cho mọi loại keo.

6.7. Bước 7: Bơm keo hóa chất

Keo cần được trộn đúng qua vòi trộn của nhà sản xuất.

Với lỗ sâu, cần đảm bảo keo được đưa tới phần đáy.

Mục tiêu là hạn chế khoảng rỗng trong vùng neo.

Lượng keo phải đủ nhưng không nên lãng phí.

6.8. Bước 8: Cấy thanh thép

Thanh thép được đưa vào đúng thời gian làm việc của keo.

Có thể xoay nhẹ thanh trong quá trình đưa vào.

Nên đánh dấu chiều sâu neo trên thân thép.

Cách này giúp kiểm tra nhanh từng thanh sau khi cấy.

6.9. Bước 9: Chờ đóng rắn

Không nên rung hoặc tác động vào thép quá sớm.

Thời gian đóng rắn thay đổi theo hệ vật liệu và nhiệt độ.

Đội thi công cần đọc tài liệu của sản phẩm trước khi triển khai.

6.10. Bước 10: Nghiệm thu

Kiểm tra lại:

• Số lượng thanh
• Đường kính thép
• Cao độ
• Tim cấy
• Khoảng cách
• Chiều sâu cấy
• Tình trạng keo
• Thời gian đóng rắn

Dự án có yêu cầu riêng có thể bổ sung thí nghiệm hoặc kiểm tra hiện trường.

7. Chiều sâu khoan cấy thép tường vây bao nhiêu là đủ?

Không nên đưa ra một bảng chiều sâu D10, D12, D16 hay D20 dùng chung.

Đây là cách làm dễ gây hiểu nhầm.

Chiều sâu cấy phụ thuộc vào:

• Đường kính thanh thép
• Cấp bê tông
• Loại hóa chất
• Tải trọng thiết kế
• Khoảng cách mép
• Khoảng cách giữa các thanh
• Điều kiện bê tông
• Phương pháp khoan
• Yêu cầu của hệ neo

Hilti cho biết chiều sâu neo và quy trình lắp đặt là những thông số được đánh giá trong hệ cốt thép lắp đặt sau.

Vì vậy, khoan cấy thép tường vây D16 không mặc định phải dùng một chiều sâu cố định.

D20 hoặc D25 cũng tương tự.

Thông số chính thức cần bám theo hồ sơ thiết kế và hệ vật liệu được duyệt.

8. Chọn keo khoan cấy thép tường vây như thế nào?

Không nên chọn keo chỉ dựa vào giá một tuýp.

8.1. Kiểm tra ứng dụng post-installed rebar

Đây là tiêu chí quan trọng.

Fischer có các dòng chuyên cho post-installed rebar. Hilti cũng cung cấp nhiều hệ hóa chất cho ứng dụng này.

Cần kiểm tra đúng mã sản phẩm.

8.2. Kiểm tra điều kiện ẩm

Tường vây tầng hầm có thể gặp bê tông ẩm.

Một số khu vực thậm chí có nước trong lỗ.

Chỉ dùng sản phẩm được phép cho điều kiện đó.

8.3. Kiểm tra chiều sâu cấy

Lỗ cấy sâu cần thiết bị bơm phù hợp.

Keo cũng cần đủ thời gian thao tác để đưa thanh vào đúng vị trí.

8.4. Kiểm tra hồ sơ kỹ thuật

Công trình yêu cầu cao nên sử dụng vật liệu có tài liệu rõ ràng.

Minh Anh hiện cung cấp các nhóm hóa chất Ramset, Hilti, Fischer và vật tư khoan cấy liên quan.

9. Những lỗi thường gặp khi khoan cấy thép tường vây

9.1. Khoan sai cao độ

Lỗi này thường gây khó cho sàn và dầm.

Nếu chênh lệch lớn, hệ thép mới có thể không lắp được theo bản vẽ.

9.2. Khoan trúng thép hiện hữu

Không nên cố khoan xuyên khi gặp cốt thép.

Cũng không nên tự ý cắt thép.

Cần xác định phương án xử lý trước.

9.3. Khoan quá sâu

Khoan sâu hơn không đồng nghĩa liên kết tốt hơn.

Tại tường vây, việc kiểm soát chiều sâu còn liên quan đến kết cấu và chống thấm.

9.4. Lỗ khoan còn bụi

Website Minh Anh cũng đã nhấn mạnh vệ sinh lỗ trong bài khoan cấy thép chờ.

Tuy nhiên, phương pháp vệ sinh phải theo đúng hệ keo được dùng.

9.5. Dùng keo không phù hợp với lỗ ẩm

Đây là lỗi cần tránh trong tầng hầm.

Không phải mọi keo hóa chất đều có cùng phạm vi sử dụng.

9.6. Cấy thép nhưng bỏ qua chống thấm

Liên kết có thể đúng về thép nhưng chưa chắc đúng về hệ chống thấm.

Hai yêu cầu cần được kiểm tra song song tại các vị trí nhạy cảm.

10. Nghiệm thu khoan cấy thép tường vây cần kiểm tra gì?

Không nên chỉ đếm đủ số thanh rồi nghiệm thu.

Cần kiểm tra từ trước khi thi công.

Hilti khuyến nghị việc kiểm tra neo sau lắp đặt nên xem xét loại neo, kích thước và phương pháp khoan. Quy trình vệ sinh và lắp đặt cũng cần được xác minh.

Đối với khoan cấy thép tường vây, hồ sơ hiện trường nên kiểm soát:

• Bản vẽ vị trí cấy
• Mã keo sử dụng
• Hạn sử dụng vật tư
• Đường kính mũi khoan
• Chiều sâu khoan
• Cao độ thanh cấy
• Số lượng thực tế
• Thời gian thi công
• Điều kiện bề mặt
• Nhật ký nghiệm thu

Nếu dự án yêu cầu kéo thử, cần thực hiện theo phương án được phê duyệt.

11. Báo giá khoan cấy thép tường vây phụ thuộc yếu tố nào?

Giá thi công không chỉ phụ thuộc đường kính thép.

Đơn giá còn chịu ảnh hưởng bởi:

• D10, D12, D16, D20 hay đường kính khác
• Chiều sâu neo
• Tổng số lỗ
• Loại hóa chất
• Vị trí thi công
• Cao độ tầng hầm
• Khoảng cách di chuyển
• Tình trạng mặt bằng
• Yêu cầu dò thép
• Điều kiện ẩm hoặc nước
• Yêu cầu tiến độ
• Yêu cầu nghiệm thu

Ví dụ, 1.000 lỗ trên một mặt phẳng thoáng sẽ có năng suất tốt.

Cùng số lượng đó trong tầng hầm chật sẽ khác.

Công trình phải di chuyển giàn giáo nhiều lần cũng có đơn giá khác.

Khách hàng nên gửi bản vẽ và khối lượng trước khi hỏi giá.

12. Vì sao nên khảo sát trước khi thi công?

Khảo sát giúp xác định đúng bài toán.

Đội kỹ thuật có thể kiểm tra khu vực cần cấy và điều kiện tiếp cận.

Khảo sát cũng giúp phát hiện sớm:

• Mặt tường không phẳng
• Bê tông rỗ
• Nước thấm
• Vướng hệ MEP
• Không gian khoan quá hẹp
• Khu vực cần dò thép
• Vị trí cần giàn giáo
• Yêu cầu thi công ban đêm

Những thông tin này ảnh hưởng trực tiếp đến tiến độ và giá.

13. Minh Anh nhận thi công khoan cấy thép tường vây

Công Ty TNHH Thương Mại Xây Dựng Công Trình Minh Anh nhận thi công các hạng mục khoan cấy tại công trình.

Các nhóm dịch vụ gồm:

• Khoan cấy thép tường vây
• Khoan cấy thép tầng hầm
• Khoan cấy thép vách
• Khoan cấy thép sàn
• Khoan cấy thép dầm
• Khoan cấy thép cột
• Khoan cấy thép móng
• Khoan cấy thép chờ
• Khoan cấy bulong
• Khoan neo thanh ren
• Cung cấp hóa chất cấy thép
• Cung cấp vật tư khoan cấy

Website Minh Anh hiện thể hiện cả nhóm dịch vụ thi công và vật tư chuyên ngành.

Khách hàng có thể gửi bản vẽ, BOQ hoặc ảnh hiện trạng.

Đội kỹ thuật sẽ kiểm tra trước khi báo giá.

Hotline/Zalo: 0983.753.846

14. Câu hỏi thường gặp về khoan cấy thép tường vây

Khoan cấy thép tường vây có làm ảnh hưởng chống thấm không?

Có thể phát sinh rủi ro nếu xử lý không đúng.

Đặc biệt cần kiểm tra các vị trí thuộc hệ chống thấm hoặc mối nối tầng hầm. Sika xác định connection joint là một phần cần xử lý trong hệ chống thấm kết cấu.

Có được khoan xuyên tường vây không?

Không nên tự ý thực hiện.

Chiều sâu phải bám theo thiết kế và hồ sơ kỹ thuật.

Nếu có yêu cầu đặc biệt, cần được đơn vị thiết kế xem xét.

Tường vây bị ẩm có cấy thép được không?

Có thể với hệ hóa chất phù hợp.

Cần kiểm tra tài liệu của chính sản phẩm được sử dụng. Một số hệ được phê duyệt cho bê tông ẩm hoặc lỗ chứa nước.

Gặp thép cũ trong tường vây thì làm thế nào?

Không nên tự ý cắt.

Cần kiểm tra vị trí và báo lại kỹ thuật nếu tim khoan bị xung đột.

Có cần dò thép trước khi khoan không?

Nên thực hiện tại các khu vực mật độ cốt thép cao hoặc vị trí quan trọng.

Việc này giúp giảm nguy cơ khoan gặp thép hiện hữu.

Khoan cấy thép tường vây dùng keo Hilti hay Ramset?

Cần chọn theo yêu cầu thiết kế và điều kiện hiện trường.

Không nên quyết định chỉ dựa vào thương hiệu.

Giá khoan cấy thép tường vây tính theo lỗ hay theo công trình?

Có thể báo theo lỗ khi thông số đã rõ.

Với công trình lớn, nên bóc khối lượng và điều kiện thi công trước.

15. Kết luận

Khoan cấy thép tường vây là hạng mục chuyên biệt trong thi công tầng hầm và kết cấu ngầm.

Giải pháp thường dùng khi cần bổ sung thép chờ hoặc tạo liên kết mới. Các vị trí điển hình gồm sàn hầm, dầm, vách và ram dốc.

Tuy nhiên, không nên xem đây là công việc khoan cấy thông thường.

Tường vây có cốt thép hiện hữu. Công trình ngầm còn có yêu cầu chống thấm.

Vì vậy, cần kiểm soát tim khoan, chiều sâu và vật liệu. Quy trình vệ sinh cũng phải theo hệ hóa chất được sử dụng.

Đặc biệt, không nên tự ý khoan sâu hoặc cắt thép khi gặp vật cản.

Nếu cần thi công khoan cấy thép tường vây, khách hàng có thể gửi bản vẽ cho Minh Anh. Đội kỹ thuật sẽ kiểm tra khối lượng và điều kiện thực tế trước khi báo giá.

Công Ty TNHH Thương Mại Xây Dựng Công Trình Minh Anh
Hotline/Zalo: 0983.753.846
Website: khoancaythep.com.vn

Thẻ tag

Khoan cấy thép tường vây, cấy thép tường vây, cấy thép vào tường vây, khoan cấy thép tầng hầm, khoan cấy thép sàn hầm, thép chờ tường vây, khoan cấy thép vách, khoan cấy thép dầm, keo cấy thép tường vây, khoan cấy thép, khoan cấy bulong, Minh Anh
